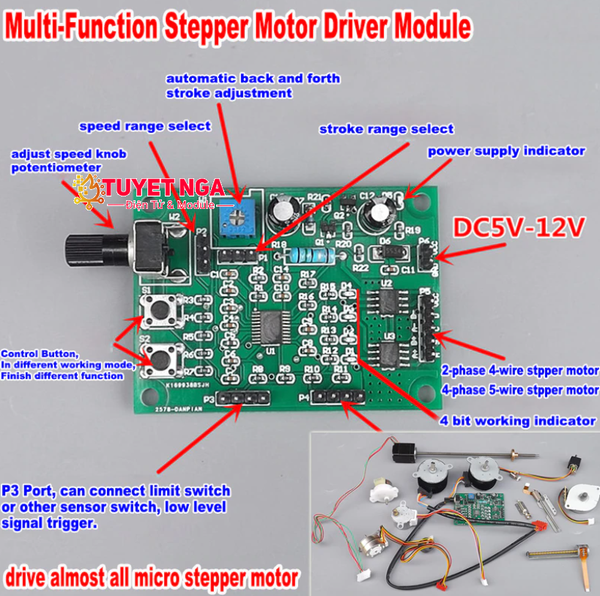

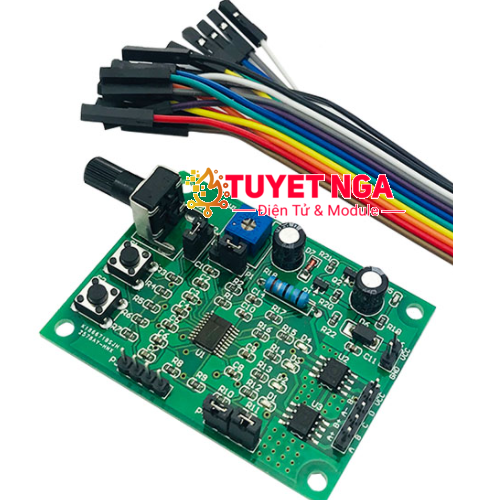

Mạch Điều Khiển Động Cơ Bước có 4 chế độ để điều chỉnh.

Thông số kỹ thuật :

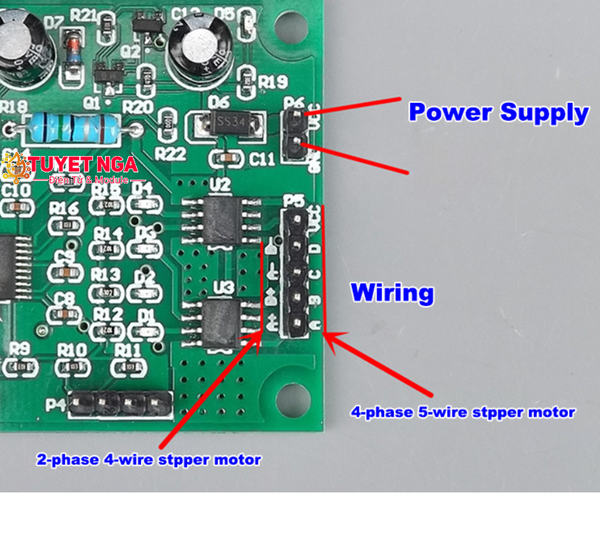

• Điện áp hoạt động : 5~12VDC
• Dòng định mức : <800mA
• Bảo vệ ngược cực,quá dòng,quá nhiệt

Hướng dẫn sử dụng :

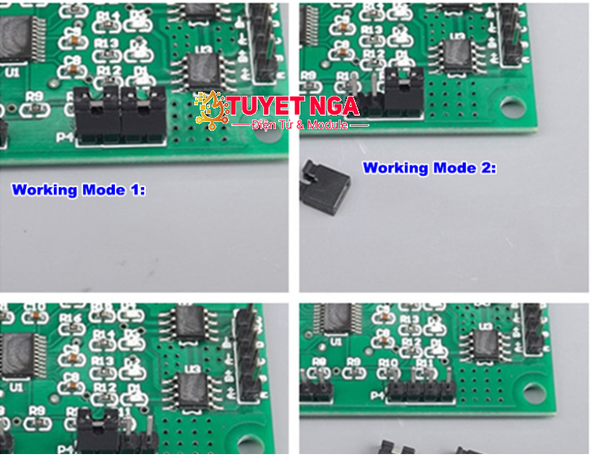

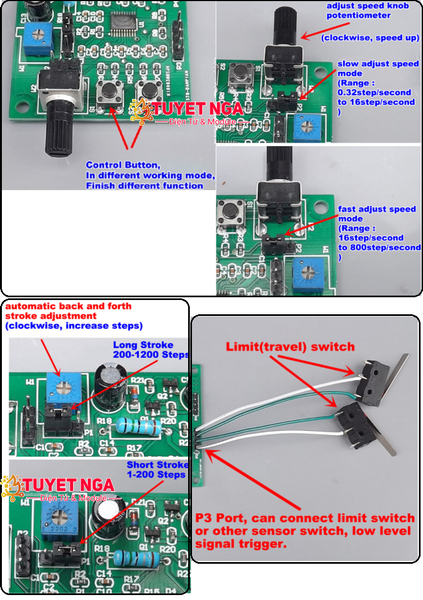

[1] chế độ bình thường 1: S1 bắt đầu/dừng nút, S2 tiến/lùi nút, w2 chiết áp điều khiển tốc độ. Nếu hạn chế sự đảo ngược được yêu cầu, hai công tắc giới hạn có thể kết nối được với P3 pin, và động cơ.

[2] bình thường chế độ 2: Bấm S1 nút để bắt đầu tới, S2 ngược, bấm nút bất kỳ một lần nữa để dừng. W2 chiết áp tốc độ quy định. Nếu giới hạn dừng là cần thiết, hai công tắc giới hạn có thể kết nối được với P3 pin, để động cơ sẽ dừng lại di chuyển khi chạm vào giới hạn công tắc, và động cơ sẽ đảo ngược sau khi đối diện với nút bấm.

[3]Chế độ 3: S1 bắt đầu quay, sau đó dừng, s2 nhấn xoay đảo chiều,dừng, và W2 chiết áp điều chỉnh tốc độ. Nếu một hạn chế ngăn chặn được yêu cầu, giới hạn trên công tắc có thể được kết nối với P3.

[4] Chế độ 4: S1 bắt đầu và dừng lại, S2 là đảo ngược, w2 chiết áp tốc độ, và W1 chiết áp điều chỉnh tự động chuyến đi. Sau khi bắt đầu, động cơ tự động chạy qua lại trong phạm vi số bước chân điều chỉnh bằng W1.
