ICL8038 Mạch Tạo Sóng Vuông Sin Tam Giác có dải tần số rộng 10Hz~450kHz.

Sóng hình sin có thể được sử dụng cho tín hiệu thử nghiệm, tín hiệu điều khiển, tín hiệu tần số sóng mang... sóng vuông có thể được sử dụng để chuyển đổi tín hiệu, tín hiệu kích hoạt...; sóng tam giác chủ yếu được sử dụng để quét tín hiệu.

Thông số kỹ thuật :

• Điện áp làm việc: 12V ~ 15V
• Đầu ra: Sóng tam giác, sóng vuông và sóng hình sin.
• Dải tần: 10HZ ~ 450kHz
• Sóng hình sin biến dạng thấp: 1%
• Phạm vi chu kỳ nhiệm vụ: 2% đến 98%
• Trôi dạt nhiệt độ thấp: 50ppm / ℃
• Độ tuyến tính đầu ra sóng tam giác: 0,1%
• Nhiệt độ làm việc: 0 ~ 70 ℃
• Kích thước bảng: 54,5x37,8mm

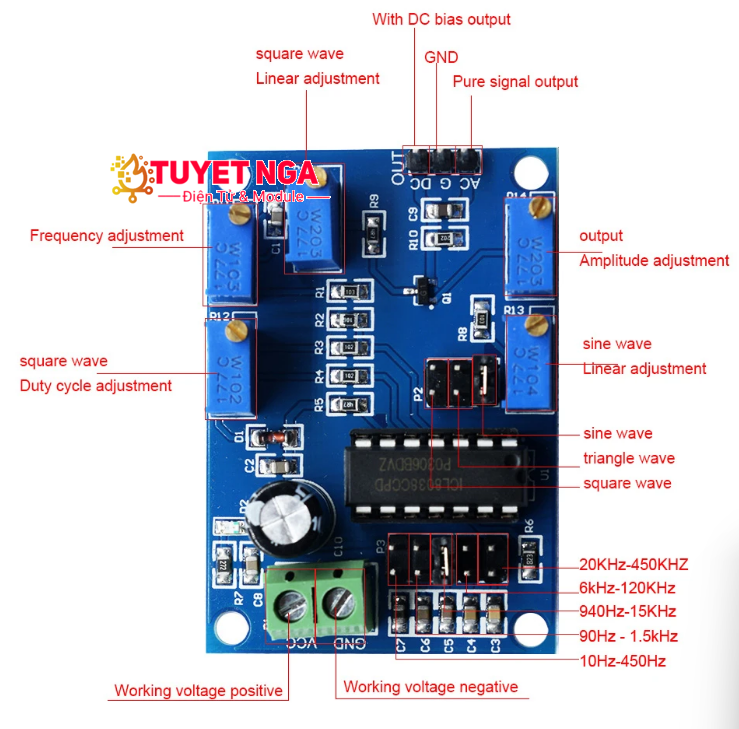

Chức năng:

VCC,GND: điện áp làm việc

AC: với đầu ra phân cực DC

G: mặt đất

DC: đầu ra tín hiệu thuần túy

R11: Điều chỉnh tần số

R12: Điều chỉnh chu kỳ nhiệm vụ sóng vuông

R13: Điều chỉnh tuyến tính sóng sin

R14: Điều chỉnh biên độ

R15: Điều chỉnh tuyến tính sóng vuông

Jumper P2: chọn các dạng sóng khác nhau (sóng tam giác, hình vuông hoặc hình sin)

Jumper P3: chọn dải tần số khác nhau

10Hz-450Hz

90Hz-1,5KHz

940Hz-15KHz

6KHz-120KHz

20KHz-450KHz
