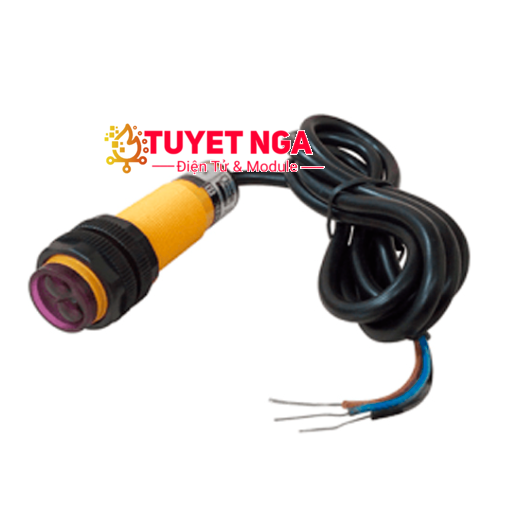

Cảm biến vật cản hồng ngoại E18-D80NK dùng ánh sáng hồng ngoại để xác định khoảng cách tới vật cản cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt. Cảm biến có thể chỉnh khoảng cách báo mong muốn thông qua biến trở.

Thông số kỹ thuật:

• Nguồn điện cung cấp: 5VDC.
• Khoảng cách phát hiện: 3 ~ 80cm.
• Nguồn ra 5V khi có vật cản sẽ về 0V
• Ngõ ra NPN
• Có thể điều chỉnh khoảng cách qua biến trở.
• Dòng kích ngõ ra: 300m
• Chất liệu sản phẩm: nhựa.
• Có led hiển thị ngõ ra màu đỏ.
• Kích thước: 1.8cm (D) x 7.0cm (L).

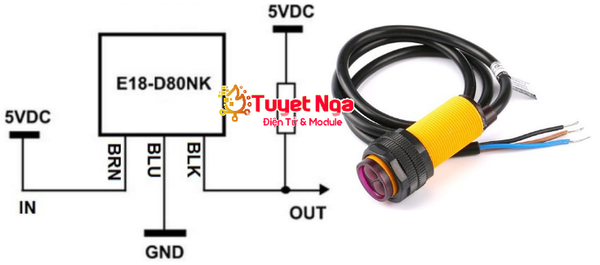

Sơ đồ chân:

1. Màu nâu: VCC, nguồn dương 5VDC.
2. Màu xanh dương: GND, nguồn âm 0VDC
3. Màu đen: Chân tín hiệu ngõ ra cực thu hở NPN, cần phải có trở kéo để tạo thành mức cao.
