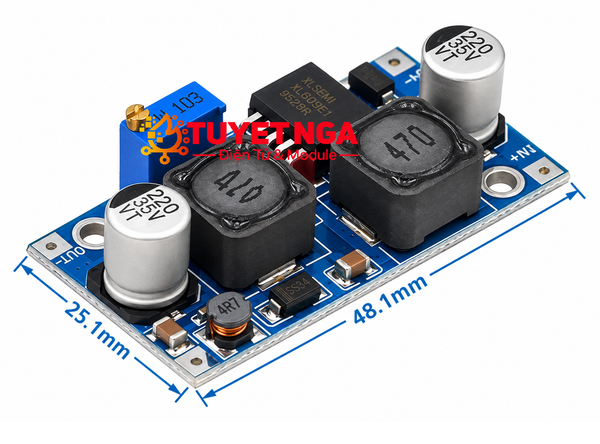

XL6009 Buck Boost Mạch Tăng Giảm Áp 4A

XL6009 Buck Boost Mạch Tăng Giảm Áp 4A sử dụng IC XL6009 với tần số chuyển mạch cao 400kHz. Module cho phép nhận điện áp đầu vào trong phạm vi rộng và điều chỉnh điện áp đầu ra theo nhu cầu.t

• Dải điện áp đầu vào rộng: 3.8V–32V DC.
• Điện áp đầu ra điều chỉnh: 1.25V–35V DC.
• Hỗ trợ chức năng tăng áp và giảm áp tự động.
• Sử dụng IC XL6009, tần số chuyển mạch lên đến 400kHz.
• Hiệu suất chuyển đổi tối đa khoảng 94% trong điều kiện phù hợp.
• Tần số cao giúp giảm độ gợn điện áp và cho phép thiết kế module nhỏ gọn.
• Có biến trở điều chỉnh điện áp đầu ra.
• Thiết kế mạch SEPIC, phù hợp cho các ứng dụng cần duy trì điện áp ổn định khi nguồn đầu vào biến động.
• Có thể sử dụng khi điện áp đầu vào thấp hơn, bằng hoặc cao hơn điện áp đầu ra mong muốn.

Thông số kỹ thuật

🔧 Hướng dẫn sử dụng

Bước 1: Kết nối nguồn DC trong phạm vi 3.8–32V vào đầu vào của module. Đèn báo nguồn sẽ sáng khi module hoạt động.

Bước 2: Sử dụng tua vít điều chỉnh biến trở màu xanh trên module. Thông thường, xoay theo chiều kim đồng hồ sẽ làm tăng điện áp đầu ra và xoay ngược chiều sẽ làm giảm điện áp.

Bước 3: Dùng đồng hồ đo điện áp để kiểm tra đầu ra và điều chỉnh đến mức điện áp mong muốn trước khi kết nối với thiết bị cần cấp nguồn.

Mẹo: Nếu biến trở dường như không làm thay đổi điện áp đầu ra và điện áp luôn gần bằng điện áp đầu vào, hãy xoay biến trở ngược chiều kim đồng hồ hơn 10 vòng, sau đó tiến hành điều chỉnh lại.

 Ứng dụng

• Nguồn ổn áp trên ô tô, đặc biệt khi điện áp nguồn thay đổi theo trạng thái hoạt động của động cơ.
• Cấp nguồn cho các thiết bị điện tử sử dụng điện áp DC khác nhau.
• Điều chỉnh nguồn cho mạch Arduino, vi điều khiển và các dự án DIY.
• Làm nguồn thử nghiệm khi cần tạo nhiều mức điện áp khác nhau.
• Kiểm tra phạm vi điện áp hoạt động của thiết bị trong quá trình phát triển sản phẩm.
• Ứng dụng trong điện mặt trời, điện gió và các hệ thống có điện áp nguồn không ổn định.

Ứng dụng trên ô tô

Điện áp hệ thống điện trên ô tô có thể thay đổi đáng kể trong quá trình khởi động hoặc khi động cơ hoạt động. Module có thể được sử dụng để điều chỉnh và ổn định nguồn DC cho các thiết bị cần điện áp cố định.

Ví dụ, khi sử dụng nguồn từ ổ cắm tẩu thuốc trên xe, người dùng có thể điều chỉnh đầu ra của module đến mức điện áp phù hợp để cấp nguồn cho các thiết bị điện tử tương thích.

Lưu ý khi sử dụng

• Không cấp nguồn vượt quá phạm vi đầu vào 3.8–32V.
• Kiểm tra đúng cực tính IN+ / IN- trước khi cấp nguồn. Đấu ngược cực có thể làm hỏng module.
• Với nhu cầu sử dụng liên tục, nhà sản xuất khuyến nghị dòng tải nên duy trì trong khoảng 2.7A trở xuống để module hoạt động ổn định hơn.
• Để đảm bảo khả năng ổn áp, nên duy trì độ chênh lệch điện áp tối thiểu khoảng 1.5V theo khuyến nghị của nhà sản xuất.
• Hiệu suất thực tế phụ thuộc vào điện áp đầu vào, điện áp đầu ra và dòng tải; khi độ chênh lệch điện áp lớn, hiệu suất có thể giảm.
• Nên đo và cài đặt điện áp đầu ra trước khi kết nối thiết bị để tránh cấp sai điện áp
