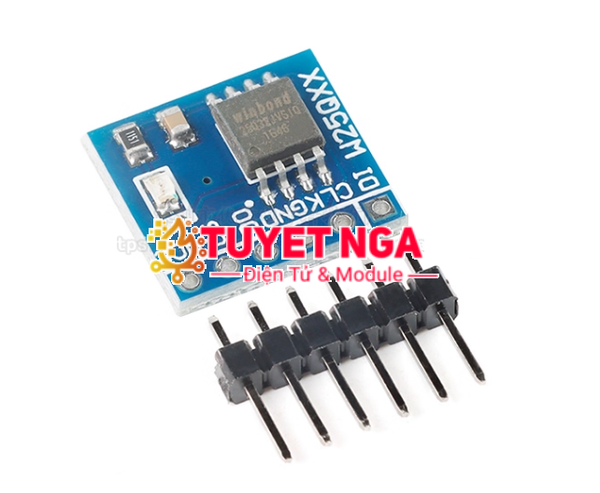

Module Flash W25Q32 là mạch lưu trữ dữ liệu sử dụng chip nhớ NOR Flash giao tiếp SPI, dung lượng 32Mb (4MB). Sản phẩm phù hợp cho các ứng dụng cần lưu chương trình, dữ liệu, cấu hình hoặc firmware trong các hệ thống vi điều khiển và nhúng.Sử dụng chip hãng WINBOND.

Thông số kỹ thuật

• Chip nhớ: W25Q32

• Dung lượng: 32Mb (4MB)

• Điện áp hoạt động: 3.3V

• Chuẩn giao tiếp: SPI (Serial Peripheral Interface)

• Tốc độ xung SPI: lên đến 104MHz

• Chu kỳ ghi/xóa: lên đến 100.000 lần

• Thời gian lưu dữ liệu: 20 năm

• Số chân giao tiếp: 8 chân

• Dạng module: PCB gắn header 2.54mm

Chân tín hiệu

• VCC: Nguồn 3.3V

• GND: Mass

• CS: Chip Select

• DO (MISO): Dữ liệu ra

• DI (MOSI): Dữ liệu vào

• CLK: Xung clock

• WP: Write Protect

• HOLD: Tạm dừng giao tiếp

Ứng dụng

• Lưu trữ firmware cho ESP8266, ESP32, Arduino, STM32

• Lưu dữ liệu cảm biến, log hệ thống

• Mở rộng bộ nhớ cho các dự án IoT

• Thiết bị nhúng, điều khiển công nghiệp, học tập – nghiên cứu
