TMC2208 là driver điều khiển động cơ bước nổi tiếng với khả năng vận hành cực kỳ êm ái và ổn định. Module hỗ trợ vi bước lên đến 1/256 cùng công nghệ StealthChop giúp giảm đáng kể tiếng ồn và rung động của động cơ, rất phù hợp cho máy in 3D, CNC mini và các ứng dụng cơ khí chính xác.

Sản phẩm tương thích với chuẩn STEP/DIR phổ biến, dễ dàng thay thế cho A4988 hoặc DRV8825 trên nhiều loại mainboard hiện nay.

Đặc điểm nổi bật

• Điều khiển động cơ siêu êm
• Hỗ trợ vi bước đến 1/256
• Tương thích STEP/DIR
• Hỗ trợ UART
• Giảm rung và giảm tiếng ồn hiệu quả
• Hiệu suất cao, hoạt động ổn định
• Kích thước chuẩn dễ thay thế

Thông số kỹ thuật

• Model: TMC2208
• Điện áp motor: DC 5V – 36V
• Điện áp logic: 3.3V / 5V
• Dòng đầu ra tối đa: 1.4A
• Dòng khuyến nghị: khoảng 1.2A
• Vi bước: tối đa 256 microstep
• Giao tiếp:
  • STEP / DIR
  • UART
• Công nghệ:
  • StealthChop
  • SpreadCycle

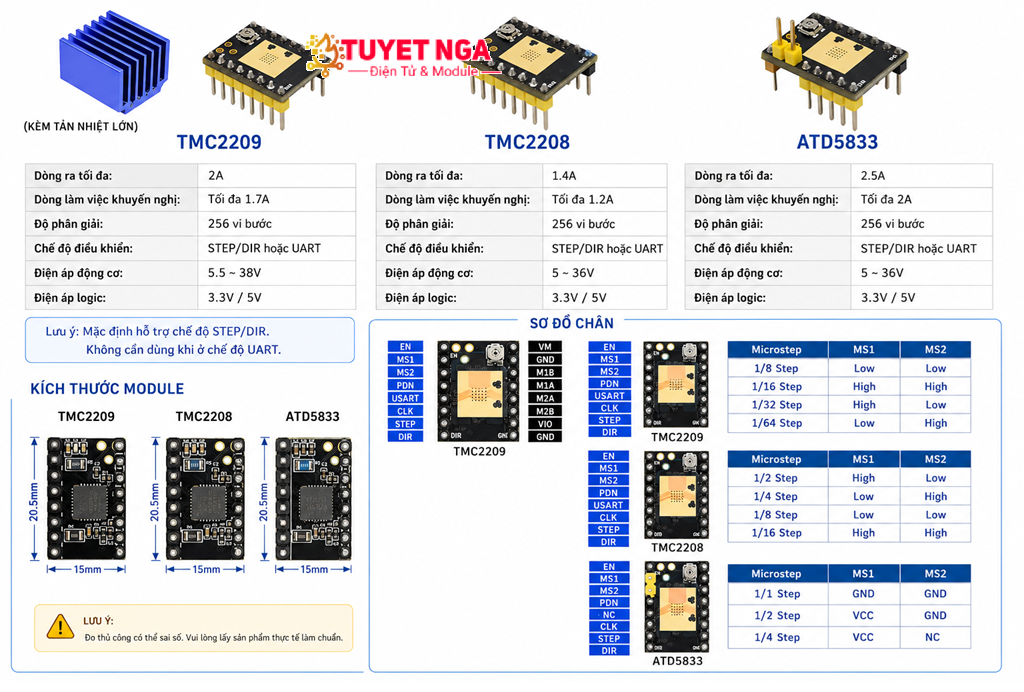

Chân kết nối

Điều khiển

• EN
• STEP
• DIR
• MS1
• MS2
• PDN/UART
• CLK

Motor & nguồn

• VM
• GND
• VIO
• M1A / M1B
• M2A / M2B

Ứng dụng

• Máy in 3D
• Máy CNC mini
• Robot tự động
• Điều khiển động cơ bước
• Dự án Arduino / ESP32 / STM32
• Hệ thống cơ khí chính xác

So sánh nhanh với TMC2209

• TMC2208:
  • Giá thành thấp hơn
  • Hoạt động rất êm
  • Phù hợp tải vừa
• TMC2209:
  • Dòng tải lớn hơn
  • Hỗ trợ StallGuard tốt hơn
  • Mạnh hơn cho NEMA17 tải nặng

Lưu ý sử dụng

• Nên gắn heatsink khi tải cao
• Không tháo motor khi đang cấp nguồn
• Chỉnh Vref phù hợp trước khi sử dụng
• Đấu đúng thứ tự cuộn dây động cơ bước
