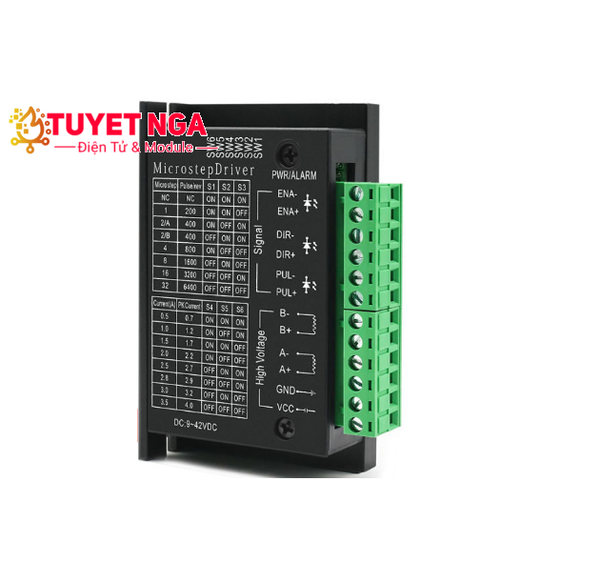

TB6600 Điều Khiển Động Cơ Bước 4A V2 không có sự khác biệt với TB6600 về chức năng chỉ khác về nhà cung cấp.

TB6600 Điều Khiển Động Cơ Bước 4A V2  dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC.

Ứng dụng:trong làm máy như CNC, Laser hay các máy tự động khác.

Thông số kỹ thuật :

• Điện áp hoạt động : 9~40VDC
• Dòng tối đa là : 4A.
• Ngõ vào có cách ly quang, tốc độ cao.
• Bảo vệ quá dòng
• Kích thước : 96x71x37mm.

Cài đặt và ghép nối:

DC+: Nối với nguồn điện từ 9~ 40VDC

DC- : Điện áp (-) âm của nguồn

A+ và A -: Nối vào cặp cuộn dây của động cơ bước

B+ và B- : Nối với cặp cuộn dây còn lại của động cơ

PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
