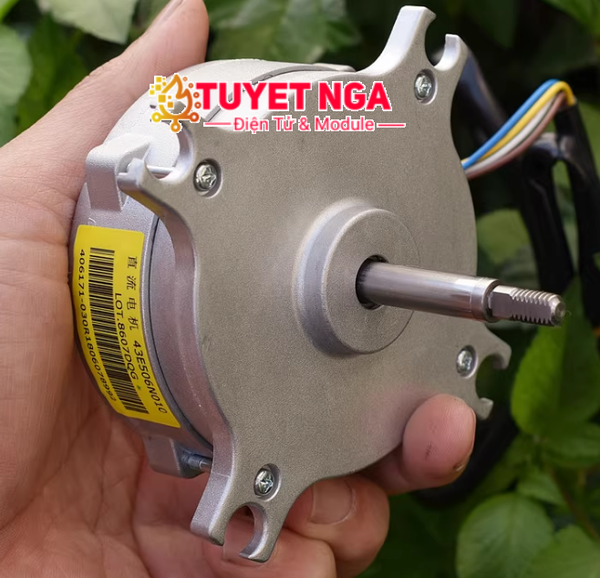

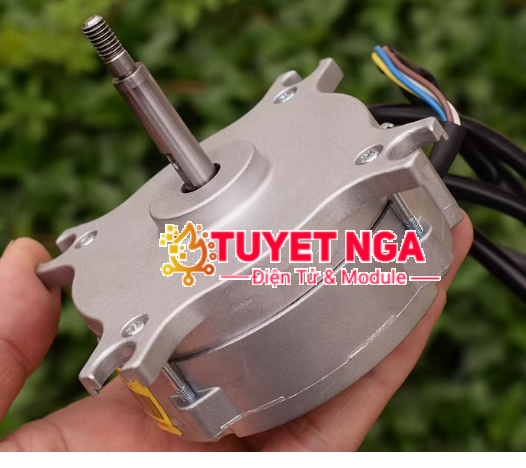

Nidec Động Cơ Không Chổi Than 6-24V đây là động cơ không chổi than rotor bên trong có trọng lượng 437 gram. Vỏ ngoài phải là vỏ hợp kim nhôm có tích hợp bảng điều khiển. Dễ sử dụng và có thể vận hành trực tiếp bằng nguồn điện. Điện áp áp dụng là điện áp rộng DC6V-24V. Thích hợp để kiểm soát tốc độ bằng cách điều chỉnh điện áp. Ngược lại, hiệu quả điều chỉnh tốc độ khi sử dụng PWM lại không tốt.

Dây màu nâu: cực dương của nguồn điện

Dây màu vàng: FG (để nguyên không kết nối)

Đường màu xanh: cực âm của nguồn điện

Đường màu trắng: dây như công tắc (bắt đầu khi được kết nối với cực dương)

Thông số kỹ thuật :

Điện áp áp dụng rộng là DC6V-24V

Tốc độ tương ứng là 717 vòng/phút-3545 vòng/phút. Như vậy, ngay cả khi điều chỉnh tốc độ xuống mức thấp nhất khoảng 700 vòng/phút thì công suất của động cơ vẫn tốt. Nếu tín hiệu PWM được đưa vào đường màu trắng, nó sẽ hoàn toàn mất điện khi tốc độ động cơ thấp hơn 2000 vòng/phút. Do đó, người ta ước tính rằng động cơ này dựa vào điều chỉnh điện áp để điều chỉnh tốc độ chứ không phải điều chỉnh tốc độ PWM.

Vui lòng không cắm ngược cực dây nâu và trắng là vcc và dương là gnd
