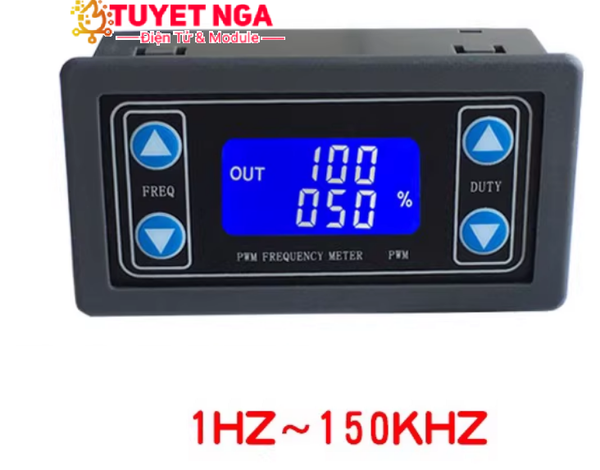

MW-101 Mạch Tạo Xung PWM là thiết bị phát tín hiệu sóng vuông có thể điều chỉnh tần số và độ rộng xung (duty cycle) một cách chính xác. Sản phẩm được trang bị màn hình LCD hiển thị rõ ràng các thông số tần số và phần trăm duty, giúp người dùng dễ dàng theo dõi và cài đặt trong quá trình sử dụng.

Thiết bị hỗ trợ dải tần số rộng, độ chính xác cao, cùng khả năng điều chỉnh linh hoạt bằng phím bấm hoặc điều khiển qua cổng serial TTL. Nhờ thiết kế nhỏ gọn, dễ cấp nguồn và sử dụng, module phù hợp cho nhiều ứng dụng như tạo xung điều khiển động cơ, thử nghiệm mạch, điều khiển độ sáng LED, hoặc cung cấp tín hiệu PWM cho vi điều khiển (MCU).

Nguyên lý & hiển thị

• Chế độ OUT: hiển thị giá trị xung PWM đang xuất

• Chế độ SET: hiển thị thông số đang được cài đặt

• Ví dụ hiển thị:

  • 100 → PWM 100Hz

  • 1.01 → PWM 1.01kHz

  • 54.1 → PWM 54.1kHz

  • 1.2.4 → PWM 124kHz

Thông số kỹ thuật :

Nguồn & tín hiệu

• Điện áp cấp nguồn: 3.3V – 30V DC

• Ngõ ra: PWM + GND

• Biên độ tín hiệu PWM: tương đương điện áp cấp nguồn

• Dòng tải ngõ ra: khoảng 5 – 30mA

Dải tần số & điều chỉnh

• Phạm vi tần số: 1Hz – 150kHz

• Độ phân giải tần số theo từng dải:

  • 1Hz – 999Hz (bước 1Hz)

  • 1.00kHz – 9.99kHz (bước 0.01kHz)

  • 10.0kHz – 99.9kHz (bước 0.1kHz)

  • 1kHz – 150kHz (tự động chuyển dải)

• Độ chính xác tần số: khoảng ±2% mỗi dải

• Phạm vi duty cycle: 0 – 100%

Điều khiển & giao tiếp

• Điều chỉnh bằng 4 phím chức năng trên module

• Hỗ trợ điều khiển qua cổng serial TTL

• Chuẩn giao tiếp:

  • Baudrate: 9600 bps

  • Data bit: 8

  • Stop bit: 1

  • Parity: None

• Ví dụ lệnh:

  • F101 → đặt tần số 101Hz

  • F1.05 → đặt tần số 1.05kHz

  • F10.5 → đặt tần số 10.5kHz

  • Cài đặt độ rộng xung PWM (Duty Cycle)

  • Lệnh: “DXXX” → thiết lập độ rộng xung PWM là XXX (phạm vi: 001 ~ 100)

  • Ví dụ:

    • D050 → đặt duty cycle PWM = 50%

  • Đọc thông số đã cài đặt

  • Gửi chuỗi lệnh: “read” để truy xuất và xem các tham số hiện đang được thiết lập trên module.
