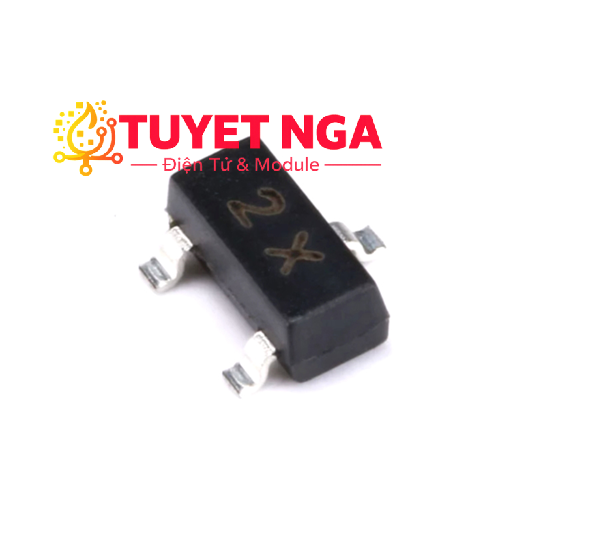

MMBT4401 Transistor NPN 60V 0.6A SOT-23

MMBT4401 là transistor lưỡng cực NPN công suất tín hiệu nhỏ, được thiết kế cho các ứng dụng chuyển mạch và khuếch đại trong mạch điện tử. Với khả năng chịu điện áp Collector-Emitter lên đến 40V, dòng Collector tối đa 600mA và kiểu đóng gói SOT-23, linh kiện đáp ứng tốt nhu cầu sử dụng trong các thiết bị điện tử hiện đại có không gian lắp đặt hạn chế. MMBT4401 là phiên bản SMD của transistor 2N4401, nổi bật với tốc độ chuyển mạch nhanh và khả năng hoạt động ổn định trong nhiều điều kiện khác nhau.

Đặc điểm nổi bật

• Transistor lưỡng cực NPN hiệu suất cao.
• Điện áp Collector-Emitter tối đa: 40V.
• Dòng Collector liên tục tối đa: 600mA.
• Đóng gói SOT-23 nhỏ gọn, phù hợp công nghệ hàn dán SMT.
• Khả năng chuyển mạch nhanh, độ ổn định cao.
• Tiêu thụ điện năng thấp, dễ tích hợp vào các mạch điện tử.
• Tương thích với nhiều ứng dụng điều khiển và khuếch đại tín hiệu.

Ứng dụng

• Mạch chuyển mạch điện tử.
• Mạch khuếch đại tín hiệu công suất nhỏ.
• Điều khiển LED, relay và động cơ DC công suất thấp.
• Mạch điều khiển Arduino, ESP32, STM32 và các vi điều khiển khác.
• Thiết bị điện tử dân dụng, công nghiệp và các dự án DIY.

Thông số kỹ thuật

• Model: MMBT4401.
• Loại transistor: NPN BJT.
• Điện áp Collector-Emitter (VCEO): 40V.
• Điện áp Collector-Base (VCBO): 60V.
• Dòng Collector tối đa (IC): 600mA.
• Công suất tiêu tán: 300mW.
• Tần số chuyển tiếp (fT): Khoảng 250MHz.
• Kiểu chân: 3 chân.
• Đóng gói: SOT-23 (SMD).
• Transistor bổ sung: MMBT4403 (PNP).
