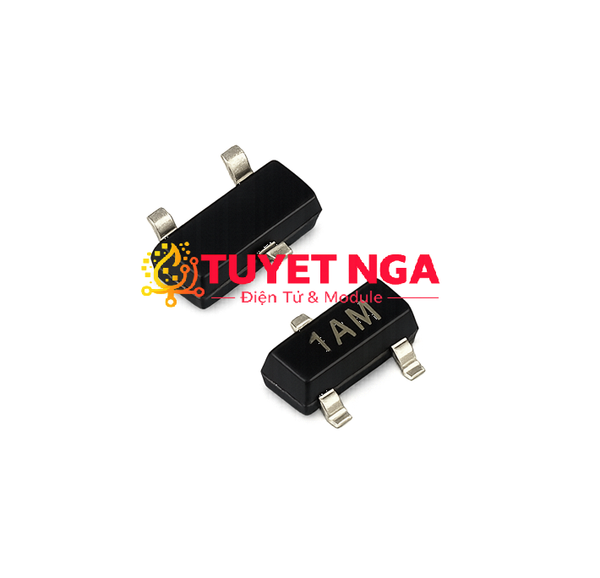

MMBT3904 Transistor 40V 0.2A NPN SOT-23 3904

MMBT3904 là transistor lưỡng cực NPN tín hiệu nhỏ, được sử dụng phổ biến trong các mạch chuyển mạch và khuếch đại tín hiệu điện tử. Với điện áp Collector-Emitter tối đa 40V, dòng Collector lên đến 200mA và thiết kế dạng SOT-23 nhỏ gọn, linh kiện phù hợp cho các thiết bị điện tử sử dụng công nghệ hàn dán (SMT).

Là phiên bản SMD của transistor 2N3904, MMBT3904 mang đến khả năng hoạt động ổn định, tốc độ chuyển mạch nhanh và mức tiêu thụ điện năng thấp. Sản phẩm được ứng dụng rộng rãi trong các mạch điều khiển, mạch khuếch đại tín hiệu, điều khiển LED, relay, vi điều khiển và nhiều thiết bị điện tử dân dụng cũng như công nghiệp. MMBT3904 là transistor bổ sung với MMBT3906 (PNP), thường được sử dụng theo cặp trong các mạch khuếch đại và điều khiển.

Đặc điểm nổi bật

• Transistor lưỡng cực NPN đa dụng.
• Điện áp Collector-Emitter tối đa: 40V.
• Dòng Collector liên tục tối đa: 200mA.
• Đóng gói SOT-23 nhỏ gọn, phù hợp công nghệ SMT.
• Tốc độ chuyển mạch nhanh, hoạt động ổn định.
• Tiêu thụ công suất thấp, độ tin cậy cao.
• Tương thích với nhiều thiết kế mạch điện tử hiện đại.

Ứng dụng

• Mạch chuyển mạch tín hiệu.
• Mạch khuếch đại tín hiệu công suất nhỏ.
• Điều khiển LED, relay và tải công suất thấp.
• Mạch điều khiển Arduino, ESP32, STM32 và các vi điều khiển khác.
• Thiết bị điện tử dân dụng, công nghiệp và các dự án DIY.

Thông số kỹ thuật

• Model: MMBT3904.
• Loại transistor: NPN BJT.
• Điện áp Collector-Emitter (VCEO): 40V.
• Dòng Collector tối đa (IC): 200mA.
• Công suất tiêu tán: 350mW.
• Tần số chuyển tiếp (fT): Khoảng 300MHz.
• Kiểu chân: 3 chân.
• Đóng gói: SOT-23 (SMD).
