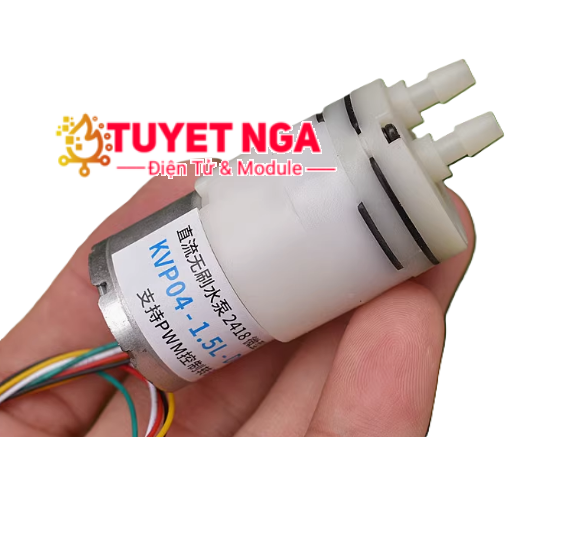

Máy Bơm Nước Không Chổi Than 2418 động cơ sử dụng động cơ không chổi than rotor trong micro 2418, còn được gọi là động cơ không chổi than 310, rotor trong có tính chất từ ​​tính mạnh trong đất hiếm, bảng điều khiển tích hợp và điện áp áp dụng DC6V-12V, tương ứng với tốc độ 3100 vòng/phút-6400 vòng/phút. Nó hỗ trợ tín hiệu PWM đầu vào và sử dụng chu kỳ nhiệm vụ để điều chỉnh tốc độ. Dây PWM cũng có thể được kết nối song song với GND và động cơ sẽ chạy trực tiếp. Theo cách này, chỉ cần sử dụng một bộ nguồn DC là có thể sử dụng động cơ bình thường, rất tiện lợi.

Thông số kỹ thuật

Bơm màng 12VDC

Thông số 240-400ml/phút

Công suất : 3W

Tiếng ồn : < 50dB

Điều chỉnh tốc độ PLC

Dòng điện làm việc ở các điện áp khác nhau được đo như sau:

1. Điện áp: DC6V Dòng điện bơm: 0,18 A
2. Điện áp: DC9V Dòng điện bơm: 0,24 A
3. Điện áp: DC12V Dòng điện bơm: 0,28 A

Dây màu đỏ được kết nối với cực dương, dây màu đen được kết nối với cực âm, dây màu trắng được kết nối với PWM và cực âm của PWM cũng phải được kết nối song song với dây màu đen. Tần số xung chúng tôi sử dụng là 2000 HZ.

1. 50% dòng điện 0,12 A
2. 40% dòng điện 0,12 A
3. 30% dòng điện 0,15 A
4. 20% dòng điện 0,16 A
5. 10% dòng điện 0,21 A
6. 0% Dòng điện 0,28 A

Sơ đồ

Dây đen: GND chung

Dây đỏ: dương

Dây màu vàng: FG

Dây màu trắng: PWM (kết nối với GND để hoạt động trực tiếp)

Dây màu xanh lá cây: hướng (để nguyên không cần đấu dây)

Nếu bạn chỉ muốn động cơ chạy đơn giản, hãy kết nối dây màu đỏ với cực dương và (dây màu đen + dây màu trắng) với cực âm, động cơ sẽ chạy trực tiếp. Bằng cách điều chỉnh điện áp cung cấp, tốc độ cũng sẽ thay đổi tương ứng. Nếu cần điều chỉnh tốc độ PWM, hãy đưa tín hiệu PWM vào đường màu trắng và cực âm của tín hiệu PWM cũng phải được kết nối song song với đường màu đen. Theo cách này, chu kỳ hoạt động (50%-0%) có thể được điều chỉnh để điều chỉnh tốc độ. Chu kỳ hoạt động càng thấp thì tốc độ càng nhanh.

Lưu ý: Động cơ DC không chổi than có bảng điều khiển. Nghiêm cấm việc kết nối cực dương và cực âm ngược lại. Dây màu đỏ được nối với cực dương và dây màu đen được nối với cực âm. Nếu kết nối không đúng cách, bảng điều khiển sẽ bị cháy.
