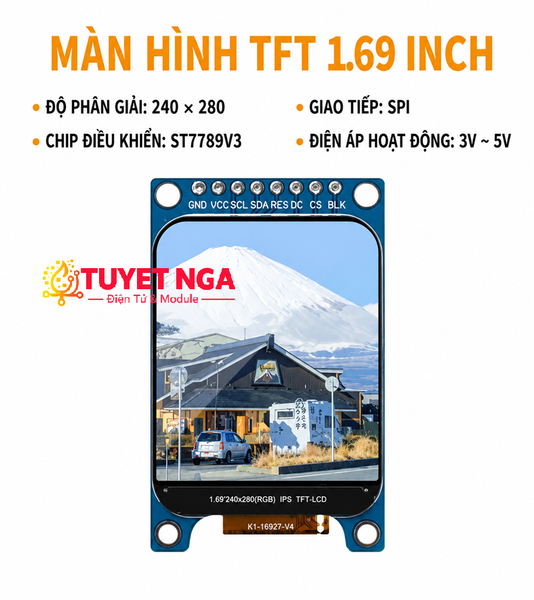

Màn hình TFT IPS 1.69 inch là module hiển thị màu chất lượng cao sử dụng chip điều khiển ST7789V, hỗ trợ giao tiếp SPI tốc độ cao, phù hợp cho các dự án Arduino, ESP32, STM32, Raspberry Pi và nhiều nền tảng vi điều khiển khác. Với độ phân giải 240 × 280 pixel, màn hình mang đến hình ảnh sắc nét, màu sắc trung thực và góc nhìn rộng nhờ công nghệ tấm nền IPS.

Module hoạt động với mức điện áp 3V – 5V, dễ dàng kết nối với hầu hết các bo mạch phát triển hiện nay. Thiết kế nhỏ gọn cùng khả năng hiển thị mượt mà giúp sản phẩm trở thành lựa chọn lý tưởng cho các thiết bị IoT, đồng hồ thông minh, bảng điều khiển, thiết bị đo lường và nhiều ứng dụng nhúng khác.

Đặc điểm nổi bật

• Màn hình màu TFT IPS kích thước 1.69 inch.
• Độ phân giải cao 240 × 280 pixel.
• Sử dụng chip điều khiển ST7789V.
• Giao tiếp SPI, tốc độ truyền dữ liệu nhanh.
• Góc nhìn rộng, màu sắc hiển thị trung thực.
• Hỗ trợ điện áp hoạt động 3V – 5V.
• Kích thước nhỏ gọn, dễ dàng tích hợp vào các dự án điện tử.

Ứng dụng

• Dự án Arduino, ESP32, STM32, Raspberry Pi.
• Thiết bị IoT và hệ thống nhúng.
• Đồng hồ thông minh và thiết bị đeo.
• Máy đo điện tử và thiết bị hiển thị thông tin.
• Giao diện điều khiển HMI.
• Robot, mô hình DIY và các dự án STEM.

Thông số kỹ thuật

• Loại màn hình: TFT LCD IPS.
• Kích thước hiển thị: 1.69 inch.
• Độ phân giải: 240 × 280 pixels.
• Chip điều khiển: ST7789V.
• Giao tiếp: SPI.
• Điện áp hoạt động: 3V – 5V DC.
• Màu hiển thị: 65K/262K màu (tùy chế độ cấu hình).
• Chân kết nối: GND, VCC, SCL, SDA, RES, DC, CS, BLK.
• Góc nhìn: IPS góc rộng.
• Tương thích: Arduino, ESP32, STM32, Raspberry Pi và các vi điều khiển hỗ trợ SPI.

Chân kết nối

• GND: Mass.
• VCC: Nguồn 3V–5V.
• SCL: Xung clock SPI.
• SDA: Dữ liệu SPI (MOSI).
• RES: Reset màn hình.
• DC: Chọn dữ liệu/lệnh.
• CS: Chân chọn thiết bị SPI.
• BLK: Điều khiển đèn nền (Backlight).
