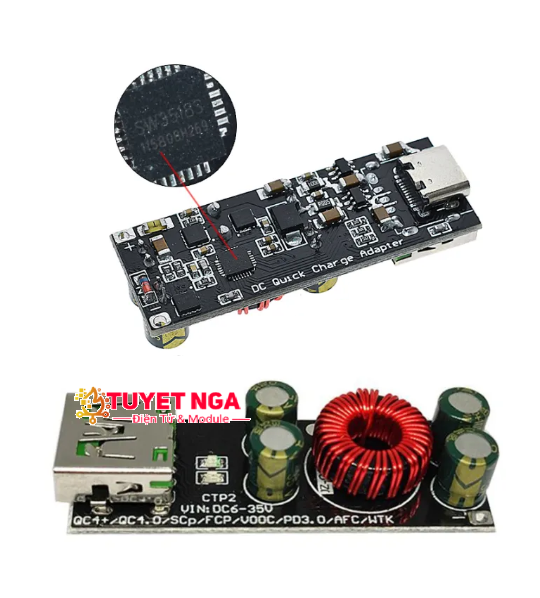

Mạch Sạc Nhanh IC 3518 QC4.0 PD3.0 SCPFCP phù hợp ứng dụng :

• Người đam mê DIY điện tử, kỹ thuật viên sửa chữa điện thoại, nhân sự ngành công nghiệp điện tử.

• Giải pháp linh hoạt trong điều kiện mất điện kéo dài: Có thể sử dụng nguồn từ pin 2S, 3S, 4S, pin máy khoan, ắc quy 12V/24V, tấm pin mặt trời hoặc bất kỳ nguồn DC tương thích nào để sạc nhanh mọi dòng điện thoại di động hiện nay, với công suất lên tới 100W

Tương thích đa giao thức sạc nhanh, bao gồm:

• Qualcomm: QC4+, QC4.0, QC3.0

• Huawei: SCP (SuperCharge), FCP

• OPPO: VOOC

• Apple: 2.4A

• Samsung: AFC

• OnePlus: DASH

• Vivo: Bộ sạc động cơ kép 9V 2A

• MediaTek: PE2.0

• Cổng đầu ra:

  • USB-A: Công suất tối đa 40W

  • USB Type-C: Hỗ trợ PD lên tới 20V 3A (60W)

Ưu điểm :

• Sử dụng MOSFET ngoài, giúp giảm tổn thất điện năng đáng kể so với loại tích hợp sẵn như IP6518.

• Cuộn cảm hiệu suất cao: Kết hợp vòng từ kép và vật liệu sắt-silicon-nhôm, giúp tản nhiệt tốt và hiệu quả hơn cuộn cảm dạng chip.

• Tụ điện cao cấp: Dùng tụ gốm 1206 và tụ điện trở nội thấp, giúp ổn định dòng và giảm nhiệt lượng, tối ưu hiệu suất khi hoạt động tải nặng.

• Đo thực tế: Mạch có thể đạt sạc nhanh Huawei 5V 4.5A (SCP) một cách ổn định.

Cách sử dụng :

• Cổng Type-C: Dùng để sạc nhanh đầu ra, cần sử dụng cáp Type-C to Type-C để sạc cho điện thoại, máy tính bảng hoặc laptop.

• Điện thoại OPPO và OnePlus nên sạc qua cổng USB-A để tương thích với giao thức VOOC/DASH.

• Giao thức QC4+/QC4.0/PD3.0 sử dụng qua cổng Type-C.

• Khi nguồn cấp > 21V, cổng Type-C có thể xuất ra tối đa 20V 3A (60W) – phù hợp sạc laptop, nhưng cần tản nhiệt tốt trong quá trình sử dụng.

• Nếu cắm cùng lúc USB-A và Type-C, cả hai sẽ mặc định chuyển về đầu ra 5V để đảm bảo an toàn.
