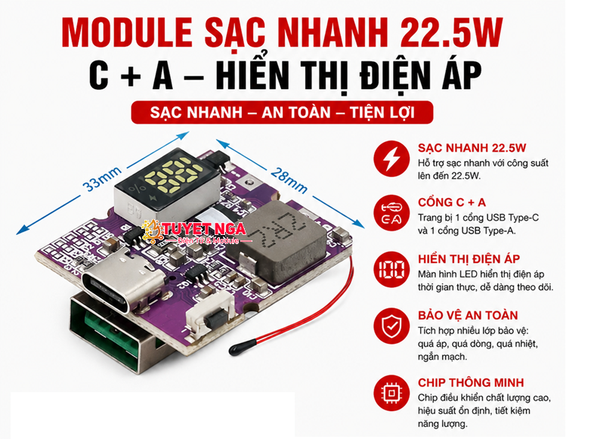

Mạch Sạc Nhanh Dự Phòng 22.5W (sạc xả)

Module sạc nhanh 22.5W là mạch quản lý sạc và xả dành cho pin Lithium 3.7V, tích hợp nhiều giao thức sạc nhanh phổ biến hiện nay. Sản phẩm được trang bị cổng USB Type-C và USB-A, hỗ trợ sạc nhanh cho điện thoại, máy tính bảng, pin dự phòng và nhiều thiết bị điện tử khác.

Module sử dụng mạch chuyển đổi hiệu suất cao, màn hình LED hiển thị điện áp (tùy phiên bản), tích hợp cảm biến nhiệt NTC và nhiều lớp bảo vệ an toàn, phù hợp cho các dự án DIY, chế tạo pin dự phòng và thiết bị điện tử di động.

Đặc điểm nổi bật

•  Công suất đầu ra lên đến 22.5W.
•  Tích hợp USB Type-C và USB-A.
•  Hỗ trợ sạc nhanh nhiều giao thức phổ biến.
•  Hiệu suất chuyển đổi cao, tiết kiệm năng lượng.
•  Có phiên bản tích hợp màn hình LED hiển thị điện áp.
•  Hỗ trợ đầu vào và đầu ra qua cổng Type-C.
•  Tích hợp cảm biến nhiệt NTC giúp giám sát nhiệt độ pin.
•  Thiết kế nhỏ gọn, dễ dàng tích hợp vào nhiều thiết bị.

Giao thức sạc nhanh hỗ trợ

Module tương thích với nhiều chuẩn sạc nhanh phổ biến:

• PD2.0 / PD3.0
• PPS
• QC2.0 / QC3.0 / QC4 / QC4+
• Huawei FCP
• Huawei SCP (5V/4.5A, 4.5V/5A)
• Samsung AFC
• OPPO VOOC
• DASH
• Warp Charge
• PE1.1 / PE2.0
• SFCP
• HSCP

Giúp tương thích với đa số điện thoại và thiết bị hỗ trợ sạc nhanh trên thị trường.

Thông số kỹ thuật

Chức năng bảo vệ

• Bảo vệ quá dòng.
• Bảo vệ quá áp.
• Bảo vệ quá nhiệt.
• Bảo vệ ngắn mạch.
• Phát hiện tải tự động.
• Chế độ dòng điện thấp dành cho thiết bị tiêu thụ ít điện năng.

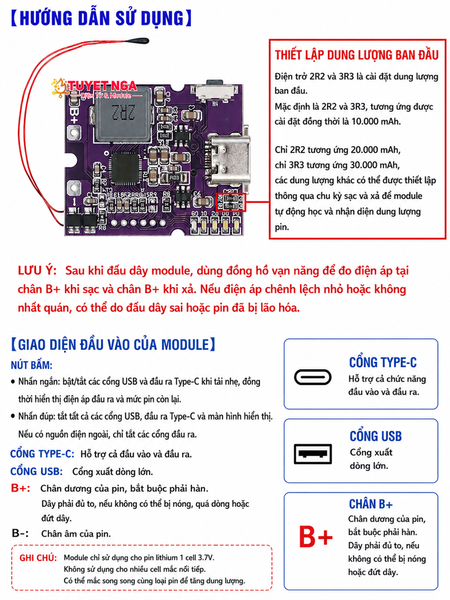

Hướng dẫn sử dụng

• Kết nối pin Lithium 3.7V vào các chân B+ và B-.
• Cổng USB Type-C hỗ trợ sạc pin và cấp nguồn đầu ra.
• Cổng USB-A dùng để xuất nguồn sạc nhanh cho thiết bị.
• Nhấn nút trên module để bật/tắt đầu ra và kiểm tra trạng thái hoạt động (tùy phiên bản).
• Khuyến nghị sử dụng dây dẫn đủ tiết diện và pin còn tốt để đạt hiệu suất tối ưu.

Lưu ý: Module được thiết kế cho 1 cell pin Lithium 3.7V (1S). Không sử dụng nhiều cell mắc nối tiếp. Có thể mắc song song các cell cùng điện áp và cùng tình trạng để tăng dung lượng.

Ứng dụng

• Pin dự phòng (Power Bank).
• Bộ sạc DIY.
• Thiết bị điện tử cầm tay.
• Dự án Arduino, ESP32, Raspberry Pi.
• Robot và IoT.
• Thiết bị cấp nguồn di động.
• Các sản phẩm DIY sử dụng pin Lithium.
