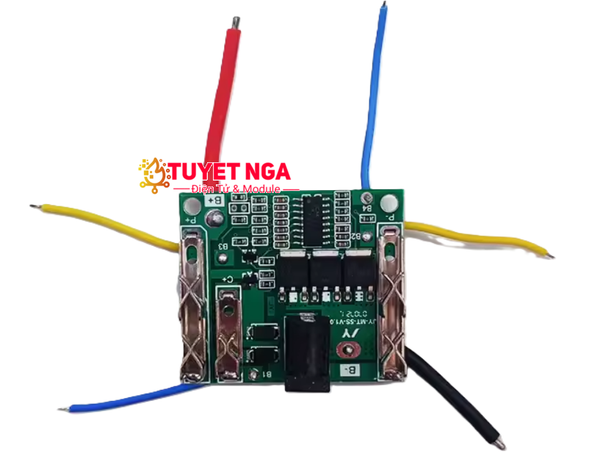

Mạch Sạc Bảo Vệ Pin 5S 21.5V 60A BMS Makitas ử dụng IC đặc biệt dành cho pin lithium 5s làm bộ xử lý để phát hiện điện áp, dòng sạc và dòng xả cũng như nhiệt độ môi trường xung quanh của từng pin.Mạch thích hợp dùng cho máy mài góc,búa điện,máy cưa điện và các máy yêu cầu công suất cao khác.

Thông số kỹ thuật

• Sử dụng sạc Li-ion DC: 21V - 21.5V, loại jack cắm 5.5x2.1mm.
• Điện áp bảo vệ: 15V
• Điện thế sạc đầy: 21.5V
• Dòng xả liên tục (hoạt động): 10-50A
• Dòng xả quá tải (tức thời): 60A
• Nến đóng 5S-1P (5 cell nối tiếp) thì nên chọn cell có dòng xả từ 5C khi lắp pin máy khoan,
• Các cell (cặp cell) phải đều volt với nhau và sạc đủ volt (3.7V - 3.9V) trước khi lắp vào mạch.
• Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V), B4 (14.4V/16.8V) và B+ (18V/21V)
• Các chân P- và P+ là 2 đường Tải.
• Có đầu dò nhiệt bảo vệ quá nhiệt.
• Jack DC 5.5*2.1mm là ngõ sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.

​​​​​​​
