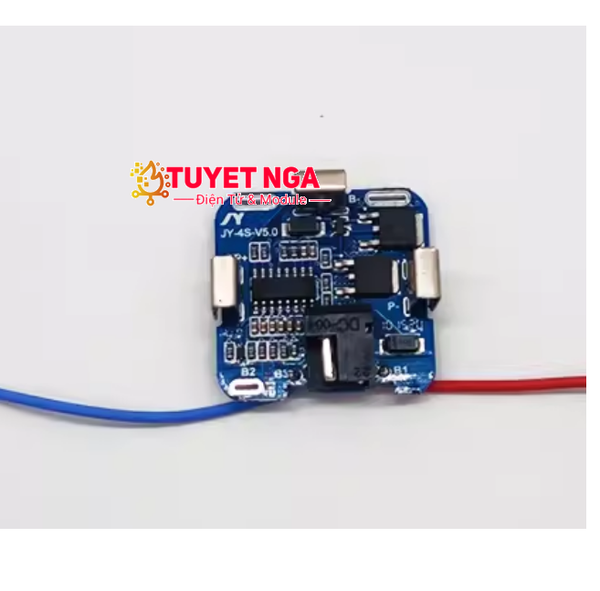

Mạch Sạc Bảo Vệ Pin 4S 16.8V 40A BMS Makita sử dụng IC đặc biệt dành cho pin lithium 4s làm bộ xử lý để phát hiện điện áp, dòng sạc và dòng xả cũng như nhiệt độ môi trường xung quanh của từng pin.Mạch thích hợp dùng cho máy mài góc,búa điện,máy cưa điện và các máy yêu cầu công suất cao khác.

Thông số kỹ thuật

• Số cell sử dụng: 4 cell nối tiếp
• Điện thế xả cạn: 14.8V
• Điện thế sạc đầy: 16.8V
• Dòng xả liên tục (hoạt động): 0A - 40A
• Nên đóng 4 cell nối tiếp thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao)
• Hàn theo thứ tự từ B- (0V), B1 ( 3.7V/4.2V), B2 (7.4V/8.4V) và B+ (11.1V/12.6V).
• Các chân - và + là ngỏ ra Tải (P- hay D-) và vào Sạc (C-).

• Jack DC 5.5*2.1mm là ngõ sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
