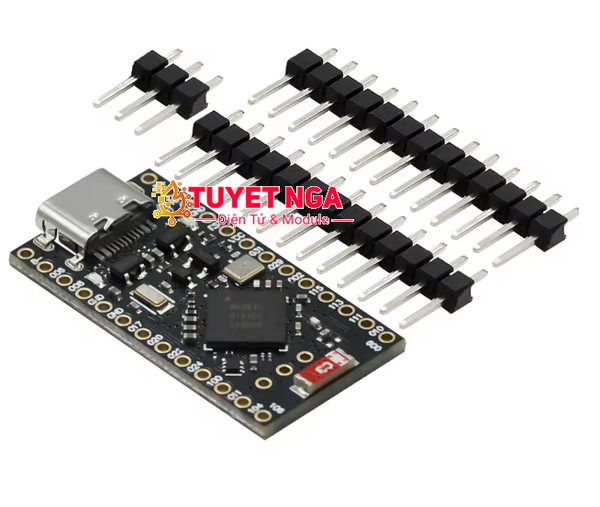

Mạch Phát Triển NRF52840 Supermini Promicro BLE có các chân giống với ProMicro, có nghĩa là nó có thể được sử dụng với hầu hết chương trình ProMicro. Có sử dụng pin lithium 3,7V và công tắc phần mềm có thể ngắt nguồn đèn LED. Khi tắt, mức tiêu thụ điện ở chế độ chờ có thể đạt 1mA.

nRF52840 là chip SoC không dây hiệu suất cao, công suất thấp do Norwegian Nordic Semiconductor ra mắt. Nó hỗ trợ nhiều giao thức không dây, bao gồm Bluetooth 5, Thread, Zigbee, ANT và 2,4 GHz. Chip nRF52840 sử dụng bộ xử lý ARM Cortex-M4F, xung nhịp 64 MHz, tích hợp bộ nhớ flash 1 MB và RAM 256 KB. Nó cũng có nhiều thiết bị ngoại vi, bao gồm ADC, PWM, SPI, I2C, UART, USB và GPIO, v.v. Ngoài ra, nRF52840 còn hỗ trợ nhiều chức năng bảo mật, chẳng hạn như mã hóa AES, băm SHA-256 và True Random Number Generator (TRNG).

Điện áp cấp : SuperMini NRF52840 hỗ trợ sạc và xả pin lithium 3.7V. Tốc độ sạc là 100mA trong khi sạc, vì vậy pin 2000mAh mất 20 giờ để sạc đầy.

Khi kết nối BOOST, dòng điện sạc tăng từ 100ma lên 300ma và chỉ có thể kết nối khi dung lượng tụ điện lớn hơn 500mAh (để tránh hư mạch)

Nếu bạn cần pin ngoài, bạn chỉ cần kết nối cực + của pin với B+ và cực âm với B-. Pin lithium ngoài chỉ hỗ trợ 3,7V và tốc độ sạc là 100mA (pin 2000mAh mất 20 giờ để sạc đầy). Lưu ý Khi hàn, hãy cẩn thận không làm chập mạch cực dương và cực âm, có thể làm cháy pin và thiết bị.

Khi P0.13 được đặt ở mức thấp, nguồn điện cung cấp cho chân 3.3V, VCC sẽ bị tắt. Điều này hữu ích để giảm các thành phần sử dụng trong chế độ chờ (ví dụ RGB, đèn LED).

Nếu bạn muốn vào Bootloder, vui lòng nối tắt RST tới GND hai lần trong vòng 0,5 giây. Vào Bootloder, kết nối với máy tính qua USB .
