Mạch Kích Điện Cao Áp DC 1800V là mạch tạo điện áp cao chuyên dùng để phát tia hồ quang điện từ nguồn điện áp thấp. Sản phẩm hoạt động với nguồn DC 3–4.2V, có khả năng nâng áp lên mức điện áp cao (khoảng 1800V, tối đa có thể đạt ~2000V), phù hợp cho các ứng dụng thí nghiệm điện tử, đánh lửa, mô hình DIY và nghiên cứu nguyên lý cao áp.

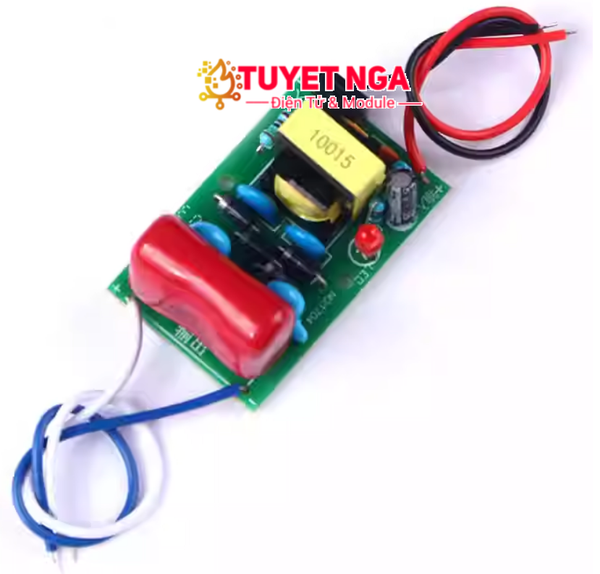

Mạch được thiết kế nhỏ gọn, tích hợp biến áp cao áp và linh kiện dao động sẵn, giúp tạo xung điện áp cao ổn định từ nguồn pin lithium hoặc nguồn DC thấp. Thiết bị dễ sử dụng, chỉ cần cấp nguồn đúng điện áp là có thể hoạt động.

Thông số kỹ thuật :

• Điện áp đầu vào: DC 3 – 4.2V

• Dòng đầu vào khuyến nghị: khoảng 2A

• Điện áp đầu ra: ~1800V (tối đa có thể đạt khoảng 2000V)

• Cấu trúc: biến áp cao áp + mạch dao động tích hợp

• Dạng đầu ra: xung cao áp tạo hồ quang

Đặc điểm nổi bật

• Tăng áp từ nguồn thấp lên điện áp rất cao

• Kích thước nhỏ, dễ tích hợp vào thiết bị

• Hoạt động trực tiếp với pin 3.7V (Li-ion)

• Tạo tia hồ quang nhanh và ổn định

• Linh kiện tích hợp sẵn, không cần mạch ngoài

Ứng dụng

• Thí nghiệm cao áp trong học tập

• Mô hình đánh lửa điện tử

• Dự án DIY, STEM

• Thiết bị tạo tia lửa, kiểm tra cách điện

• Nghiên cứu nguyên lý tăng áp và hồ quang

Lưu ý: Đây là module điện áp cao, cần sử dụng cẩn thận, tránh chạm trực tiếp vào đầu ra cao áp và nên đảm bảo cách điện tốt trong quá trình vận hành để đảm bảo an toàn.

Khi sử dụng module này, nếu muốn tăng dòng phóng điện tức thời, có thể mắc thêm tụ điện cao áp dung lượng lớn song song ở đầu ra. Khuyến nghị sử dụng tụ CBB65 của máy nén điều hòa (loại 450V), mắc nối tiếp nhiều tụ; giá trị dung lượng có thể lựa chọn tùy theo nhu cầu sử dụng.

Tụ điện 2000V sẽ làm giảm tần suất phóng điện. Nếu cảm thấy tần số phóng điện chậm thì điều này chủ yếu phụ thuộc vào công suất của mạch và không thể thay đổi được.

Một số người sau khi mua muốn đo điện áp đầu ra, tuy nhiên đồng hồ vạn năng thông thường không có thang đo điện áp cao đến mức này. Nếu đo trực tiếp ở thang 1000V thì kết quả sẽ không chính xác, thậm chí điện áp cao có thể làm hỏng đồng hồ. Khuyến nghị đo gián tiếp bằng phương pháp chia áp bằng điện trở:

• Dùng 2–3 điện trở 3MΩ mắc nối tiếp

• Sau đó mắc song song với đầu ra cao áp

• Dùng đồng hồ số đo điện áp trên một điện trở

• Nếu dùng 3 điện trở nối tiếp thì lấy giá trị đo được nhân 3

• Nếu dùng 2 điện trở thì nhân 2

Đồng hồ kim không được khuyến khích sử dụng để đo vì điện trở trong thấp sẽ gây sai số lớn khi đo điện áp cao dòng nhỏ (kết quả đo thường thấp hơn thực tế).

Mức điện áp đầu ra tham khảo theo điện áp đầu vào:

• Đầu vào 3V → đầu ra khoảng 1500V

• Đầu vào 3.7V → đầu ra khoảng 1800V

• Đầu vào 4.2V → đầu ra khoảng 2000V (xấp xỉ)

Lưu ý: Điện áp đầu ra là điện áp cao, cần đảm bảo cách điện và an toàn khi đo và sử dụng.
