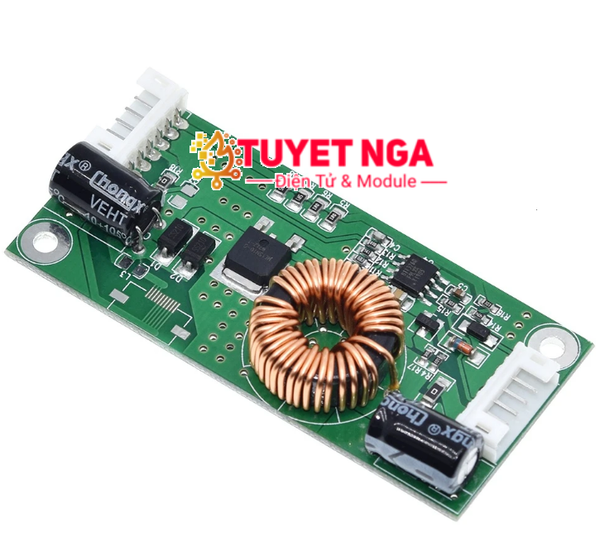

Mạch Driver Điều Khiển Led Nền Backlight TV LCD 14-37 Inch

Mạch Driver LED Backlight dùng cho TV LCD LED kích thước từ 14 đến 37 inch, thiết kế dạng tăng áp dòng không đổi giúp thay thế, sửa chữa hoặc chế lại hệ thống đèn nền LED cho TV và màn hình LCD.

Sản phẩm sử dụng cấu trúc Boost Converter với hiệu suất chuyển đổi cao, hoạt động ổn định và tỏa nhiệt thấp. Mạch tự động điều chỉnh điện áp phù hợp theo số lượng LED tải, giúp bảo vệ LED và kéo dài tuổi thọ hệ thống đèn nền.

Thiết kế PCB nhỏ gọn, mỏng nhẹ, phù hợp cho các ứng dụng sửa chữa TV LED, DIY backlight và nâng cấp màn hình.

Đặc Điểm Nổi Bật

• Hỗ trợ TV LED LCD 14–37 inch
• Driver LED dòng không đổi (Constant Current)
• Thiết kế tăng áp Boost hiệu suất cao
• Hiệu suất chuyển đổi trên 92%
• Tỏa nhiệt thấp, hoạt động ổn định
• Sai số điều khiển dòng khoảng ±5%
• Tự động điều chỉnh điện áp đầu ra theo tải LED
• Có thể dùng nguồn 12V giúp giảm chi phí hệ thống
• PCB kích thước nhỏ gọn, dễ lắp đặt

Thông Số Giới Hạn

Khi dùng nguồn vào 24V

• Điện áp đầu ra: tối đa 75V
• Dòng đầu ra tối đa: 720mA
• Công suất tối đa: khoảng 60W

Khi dùng nguồn vào 12V

• Điện áp đầu ra: tối đa 75V
• Dòng đầu ra tối đa: 400mA
• Công suất tối đa: khoảng 30W

Chức năng các chân tín hiệu Backlight phổ biến

• VCC: Nguồn dương cấp cho mạch (thường 12V hoặc 24V)
• ON/OFF, EN, ON_BL: Chân bật/tắt đèn nền
• PWM, PDIM, VADJ, BL-PWM: Chân điều chỉnh độ sáng
• GND: Mass / nguồn âm
• LED+: Cực dương đèn LED backlight
• LED−: Cực âm đèn LED backlight
