Mạch Điều Khiển Tốc Độ Quạt PWM DC chuyên dùng để điều chỉnh tốc độ quạt 4 dây (PWM fan) một cách tự động và ổn định. Sản phẩm sử dụng phương pháp điều chế độ rộng xung (PWM) giúp kiểm soát tốc độ quạt chính xác, giảm tiếng ồn và tiết kiệm điện năng so với phương pháp điều chỉnh điện áp truyền thống.

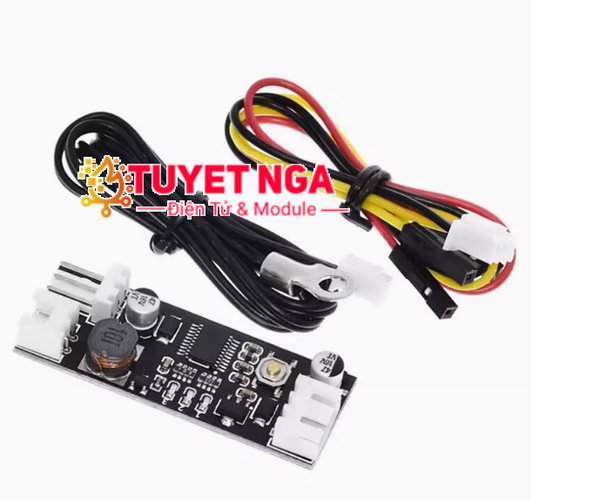

Module được thiết kế nhỏ gọn, đi kèm dây cảm biến nhiệt và dây kết nối, cho phép điều khiển tốc độ quạt theo nhiệt độ môi trường hoặc cài đặt thủ công. Phù hợp cho quạt tản nhiệt PC, quạt làm mát thiết bị điện tử, nguồn máy, tủ điện, hệ thống DIY và các ứng dụng làm mát tự động.

Thông số kỹ thuật

• Điện áp hoạt động: DC 12V

• Dòng quạt tối đa: 0.8A (Max)

• Công suất đầu ra: 10W (tối đa)

• Dòng tiêu thụ của module: 10mA

• Nhiệt độ làm việc: -20°C đến +60°C

• Cảm biến nhiệt: NTC 10K (B=3950, sai số 1%)

• Chiều dài đầu dò nhiệt: 50cm

• Kích thước module: 49 × 18 × 10 mm

• Ngõ kết nối:

  • Cổng nguồn 12V

  • Cổng quạt PWM

  • Cổng cảm biến nhiệt

• Chức năng: điều chỉnh tốc độ theo nhiệt độ hoặc thiết lập PWM

Nguyên lý hoạt động

Module đọc nhiệt độ từ cảm biến ngoài, sau đó tự động thay đổi duty PWM để tăng hoặc giảm tốc độ quạt. Khi nhiệt độ tăng, tốc độ quạt sẽ tăng tương ứng; khi nhiệt độ giảm, quạt sẽ quay chậm lại giúp tiết kiệm điện và giảm ồn.

Ứng dụng

• Hệ thống tản nhiệt máy tính, server

• Làm mát nguồn điện, tủ điện

• Thiết bị điện tử công suất

• Hệ thống DIY làm mát tự động

• Máy in 3D, robot, thiết bị nhúng
