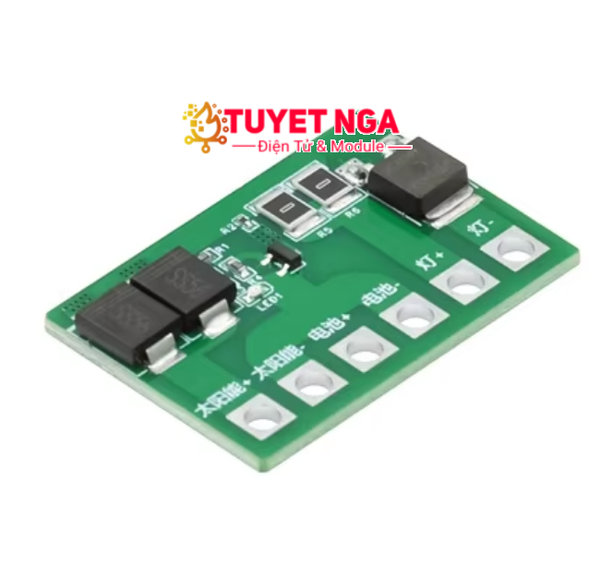

Mạch Điều Khiển Đèn Sạc Pin Năng Lượng Mặt Trời DIY V2 sử dụng đơn giản,kích thước nhỏ dùng để sạc pin mặt trời vào buổi sáng và tự động ngắt và sáng đèn vào ban đêm.Hiệu suất ổn định

Ứng dụng :Đèn cỏ năng lượng mặt trời, đèn cảnh quan, đèn sân, đèn hành lang, đèn đường DIY, dây đèn nhiều màu sắc, v.v.

Thông số kỹ thuật :

1:Đèn LED kết nối 1: L + L

Chú ý. Phân biệt giữa dòng điện làm việc tích cực và âm và LED.

2: B + B - Trước khi kết nối với pin, hãy nhớ đo điện áp pin từ 3.5V-4.2V trước khi kết nối. Nghiêm cấm kết nối ngược cực dương và cực âm của pin.

3: Kết nối pin và đèn LED cho biết kết nối là chính xác. Nếu nó không sáng, vui lòng ngắt kết nối pin kịp thời để kiểm tra xem điện áp pin, đèn LED và pin + - có được kết nối theo hướng ngược lại hay không

4: S + S - Sau khi kết nối với bảng điều khiển năng lượng mặt trời, đèn trên bảng điều khiển năng lượng mặt trời sẽ tắt khi có đèn và đèn sáng khi không có đèn.

Lưu ý

1: Chỉ có thể sử dụng tấm pin mặt trời 5-7V và các tấm pin mặt trời có công suất lớn hơn 7,5V và 8W sẽ gây hư mạch

2: Pin Lithium + - cực bị nghiêm cấm kết nối ngược lại. Vui lòng đo và kết nối chúng, nếu không có thể làm hỏng bộ điều khiển.

3: Chỉ sử dụng pin liti 3.7V 4.2 hoặc 4.3V

Không thể sử dụng pin Lithium iron phosphate 4: 3.2V.

5: Chú ý đến việc chống thấm và cách nhiệt.

6: Đèn LED không thể được điều khiển bằng điện áp tăng
