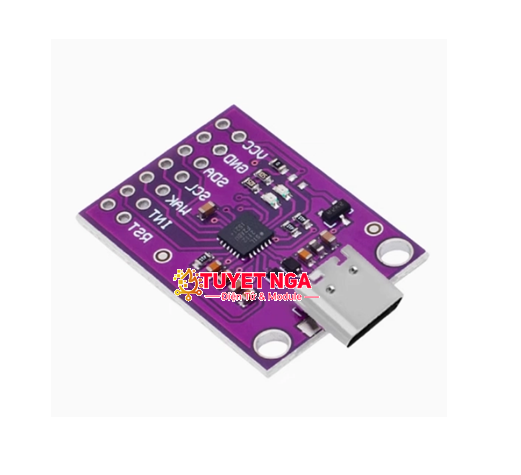

Module CP2112 USB to I2C là mạch chuyển đổi giao tiếp sử dụng IC CP2112, giúp kết nối máy tính với các thiết bị sử dụng chuẩn giao tiếp I2C (SMBus) thông qua cổng Micro USB. Sản phẩm hoạt động theo chuẩn USB HID (Human Interface Device), cho phép giao tiếp với máy tính mà không cần phát triển driver USB phức tạp, rút ngắn thời gian thiết kế và thử nghiệm hệ thống.

Module được thiết kế nhỏ gọn, phù hợp cho việc kiểm tra, cấu hình và giao tiếp với các cảm biến, EEPROM, màn hình OLED, IC quản lý nguồn và nhiều thiết bị ngoại vi sử dụng giao thức I2C. Đây là công cụ hữu ích dành cho kỹ sư điện tử, lập trình viên nhúng và người học nghiên cứu về vi điều khiển.

Đặc điểm nổi bật

• Chuyển đổi giao tiếp USB sang I2C (SMBus) nhanh chóng và ổn định.
• Sử dụng IC CP2112 chính hãng với độ tin cậy cao.
• Giao tiếp qua cổng Micro USB, dễ dàng kết nối với máy tính.
• Chuẩn USB HID, hạn chế việc cài đặt driver chuyên dụng trên nhiều hệ điều hành.
• Hỗ trợ mức điện áp I/O từ 1.8V đến VDD, tương thích với nhiều thiết bị logic khác nhau.
• Tích hợp chân kết nối I2C và GPIO, thuận tiện cho quá trình phát triển và kiểm tra mạch.
• Kích thước nhỏ gọn, dễ dàng mang theo và sử dụng.

Ứng dụng

• Giao tiếp với cảm biến sử dụng chuẩn I2C.
• Đọc và ghi dữ liệu EEPROM.
• Kiểm tra, cấu hình IC ngoại vi.
• Phát triển và kiểm thử hệ thống nhúng.
• Kết nối máy tính với các thiết bị I2C trong nghiên cứu và sản xuất.

Thông số kỹ thuật

• IC chính: CP2112.
• Giao tiếp máy tính: Micro USB.
• Chuẩn giao tiếp thiết bị: I2C (SMBus).
• Điện áp I/O: 1.8V đến VDD.
• Chuẩn USB: USB 2.0 Full-Speed (12 Mbps).
• Hỗ trợ nhiều chân GPIO tích hợp.
• Kích thước nhỏ gọn, dễ lắp đặt và sử dụng.
