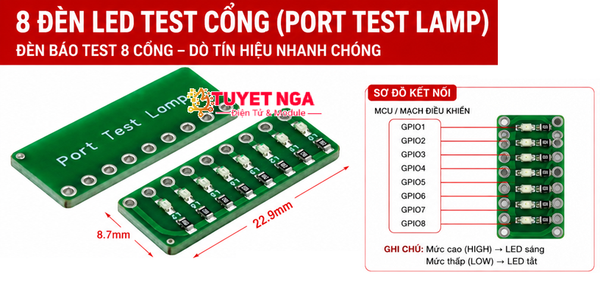

Mạch 8 Led Test Cổng 3 - 5VDC mạch hiển thị tín hiệu dùng để kiểm tra nhanh trạng thái hoạt động của các chân I/O, GPIO hoặc tín hiệu điều khiển trên mạch điện tử. Khi chân tín hiệu có mức điện áp phù hợp, đèn LED tương ứng sẽ sáng giúp dễ dàng quan sát và debug hệ thống.

Sản phẩm tích hợp sẵn điện trở hạn dòng cho từng LED, hỗ trợ sử dụng trực tiếp với Arduino, STM32, ESP32, Raspberry Pi và nhiều mạch vi điều khiển khác.

Đặc điểm nổi bật

• Hiển thị trạng thái tín hiệu trực quan
• Gồm 8 đèn LED độc lập
• Tích hợp điện trở hạn dòng sẵn
• Kích thước nhỏ gọn, dễ lắp đặt
• Phù hợp test GPIO, IO, UART, mức logic
• Màu LED Đỏ
• Dễ dàng hàn trực tiếp hoặc gắn header

Thông số kỹ thuật

• Loại sản phẩm: Module LED test cổng
• Số kênh hiển thị: 8 LED
• Điện áp hoạt động: 3.3V – 5V DC
• Điện trở tích hợp: 102Ω mỗi kênh
• Kích thước:
  • Dài: 22.9mm
  • Rộng: 8.7mm
• Kiểu kết nối:
  • Hàn trực tiếp
  • Header pin

Ứng dụng

• Kiểm tra tín hiệu GPIO
• Debug mạch điện tử
• Test tín hiệu MCU
• Arduino / ESP32 / STM32
• Học tập và nghiên cứu điện tử
• Hiển thị trạng thái tín hiệu điều khiển
• DIY và maker project

Hướng dẫn sử dụng

• Kết nối chân tín hiệu vào từng kênh LED
• Khi tín hiệu ở mức HIGH, LED sẽ sáng
• Có thể sử dụng trực tiếp với nguồn 3.3V hoặc 5V

Lưu ý

• Không cấp điện áp vượt mức cho phép
• Đấu đúng cực tính nếu sử dụng nguồn ngoài
• Tránh chạm chập giữa các chân tín hiệu
