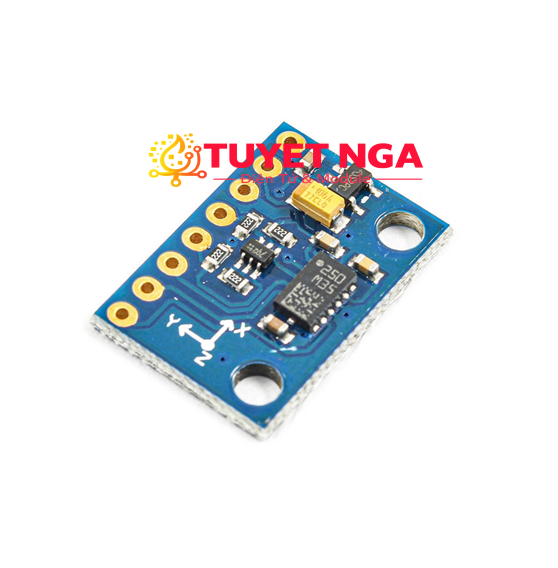

GY-511 Cảm Biến Gia Tốc La Bàn LSM303DLHC

GY-511 là module cảm biến tích hợp chip LSM303DLHC, kết hợp cảm biến gia tốc 3 trục và cảm biến từ trường 3 trục (la bàn điện tử) trên cùng một bo mạch. Module giao tiếp với vi điều khiển thông qua chuẩn I2C, giúp việc kết nối và lập trình trở nên đơn giản, đồng thời phù hợp với nhiều nền tảng phát triển như Arduino, ESP32, STM32, Raspberry Pi và các hệ thống nhúng khác.

Với khả năng đo gia tốc theo ba trục X, Y, Z và xác định hướng từ trường Trái Đất, GY-511 được ứng dụng rộng rãi trong các dự án robot tự hành, thiết bị định hướng, cân bằng, UAV, hệ thống dẫn đường và các ứng dụng IoT. Module có kích thước nhỏ gọn, tiêu thụ điện năng thấp và mang lại độ chính xác cao trong quá trình đo lường.

Đặc điểm nổi bật

• Tích hợp cảm biến LSM303DLHC.
• Kết hợp gia tốc kế 3 trục và la bàn điện tử 3 trục trên cùng một module.
• Giao tiếp chuẩn I2C, dễ dàng kết nối với vi điều khiển.
• Hỗ trợ nhiều dải đo gia tốc và từ trường.
• Kích thước nhỏ gọn, tiêu thụ điện năng thấp.
• Hoạt động ổn định, phù hợp cho các ứng dụng đo chuyển động và định hướng.

Ứng dụng

• Robot tự hành và xe thông minh.
• Thiết bị định hướng và la bàn điện tử.
• Drone, UAV và hệ thống cân bằng.
• Thiết bị đo chuyển động.
• Dự án Arduino, ESP32, STM32, Raspberry Pi.
• Hệ thống IoT và tự động hóa.

Thông số kỹ thuật

• Model: GY-511.
• Chip cảm biến: LSM303DLHC.
• Chức năng: Gia tốc kế 3 trục + Cảm biến từ trường 3 trục.
• Giao tiếp: I2C.
• Điện áp hoạt động: 3V – 5V DC.
• Dải đo gia tốc: ±2g / ±4g / ±8g / ±16g.
• Dải đo từ trường: ±1.3 đến ±8.1 Gauss (tùy cấu hình).
• Độ phân giải: Gia tốc 12-bit, từ trường 16-bit.
• Kích thước module: Khoảng 20.5 × 14.5 mm.
