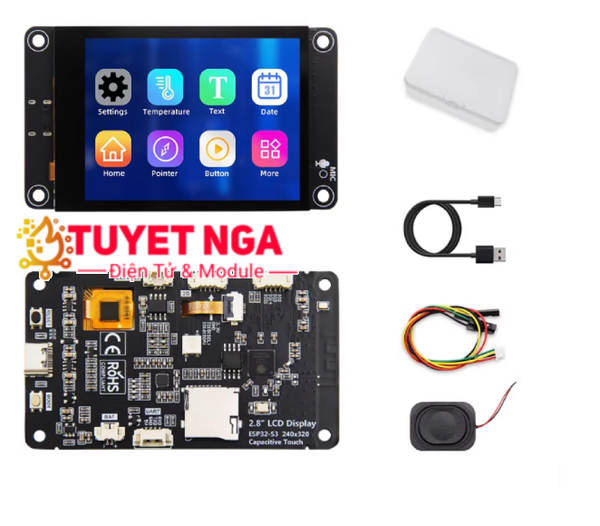

ESP32-S3 Màn Hình Cảm Ứng ESP32 Wifi BLE Kèm Loa TypeC là một module nhúng đa chức năng, tích hợp vi xử lý lõi kép mạnh mẽ cùng màn hình màu cảm ứng, loa và micro, phù hợp cho các dự án IoT, HMI, AI voice, điều khiển thông minh và thiết bị hiển thị tương tác. Sản phẩm sử dụng chip ESP32-S3 với hiệu năng cao, dễ lập trình và có hệ sinh thái tài nguyên phát triển phong phú, giúp người dùng nhanh chóng xây dựng ứng dụng thực tế.

Thiết bị được trang bị màn hình TFT 2.8 inch độ phân giải 240x320, hiển thị màu sắc sống động, hỗ trợ cảm ứng điện dung cho trải nghiệm thao tác trực quan. Ngoài ra, module còn tích hợp cổng USB Type-C tiện lợi cho cấp nguồn và nạp chương trình, khe thẻ nhớ Micro TF mở rộng dung lượng lưu trữ, cùng nhiều giao diện ngoại vi như IIC, UART… giúp kết nối linh hoạt với các thiết bị khác.

Bên cạnh đó, sản phẩm có sẵn loa ngoài và micro tích hợp, cho phép phát và thu âm thanh, phù hợp cho các ứng dụng trợ lý giọng nói, AI hoặc thiết bị đa phương tiện. Mạch quản lý sạc pin được tích hợp sẵn hỗ trợ pin lithium ngoài, đảm bảo an toàn khi sạc và xả, đồng thời tăng tính di động cho thiết bị.

Với thiết kế nhỏ gọn, độ ổn định cao, cùng các ví dụ lập trình và tài liệu hỗ trợ đầy đủ, đây là lựa chọn lý tưởng cho học tập, nghiên cứu, phát triển sản phẩm IoT, thiết bị thông minh và hệ thống giao diện người – máy (HMI).

Thông tin phần cứng chính

• Vi điều khiển: ESP32-S3

• CPU: Xtensa LX7 lõi kép 32-bit

• Xung nhịp tối đa: 240MHz

• Bộ nhớ trong: 384KB ROM + 512KB SRAM + 16KB RTC SRAM

• Flash ngoài: 16MB QSPI Flash

• Chuẩn WiFi: 2.4GHz (hỗ trợ băng thông 20MHz và 40MHz)

• Bluetooth: V4.2 BR/EDR và BLE

• Cổng nguồn: USB Type-C

Màn hình LCD

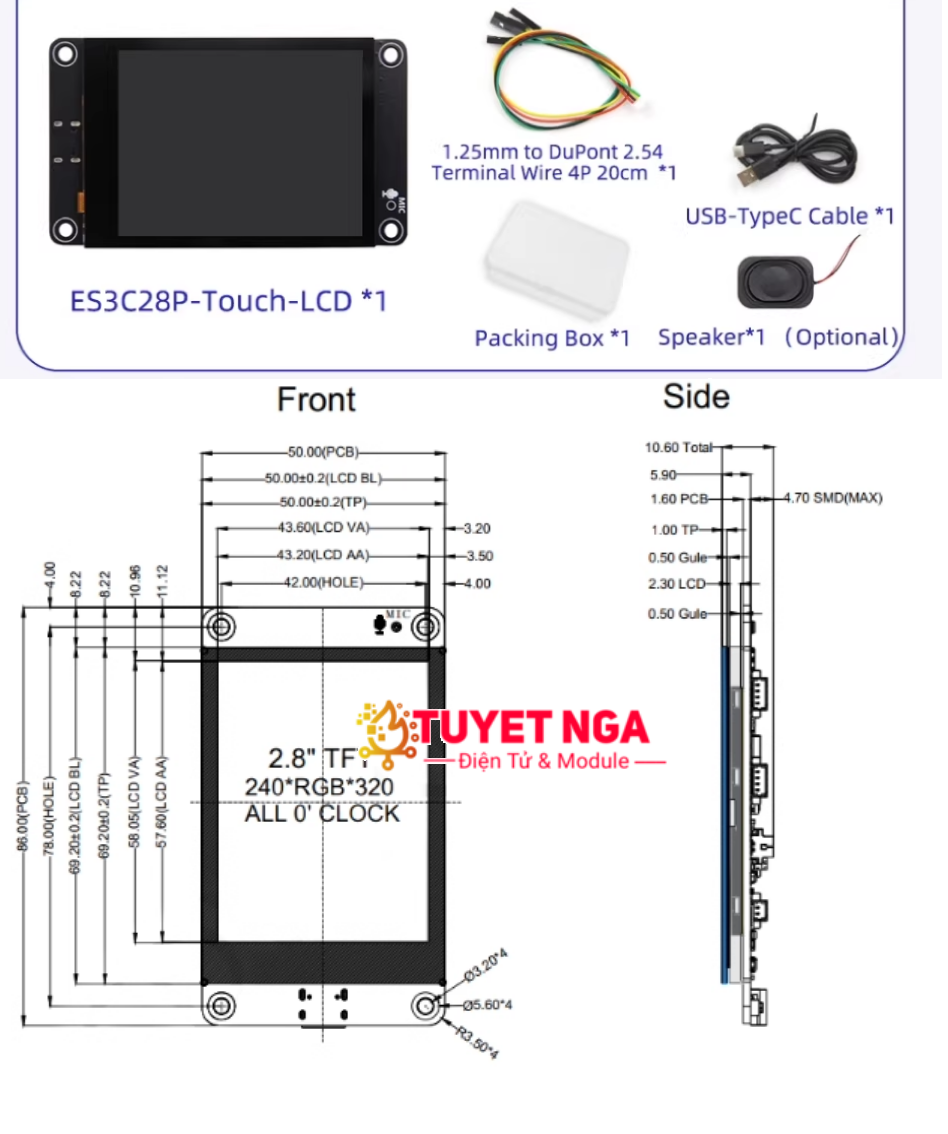

• Kích thước: 2.8 inch

• Loại màn hình: TFT

• Độ phân giải: 240 x 320 pixel

• Vùng hiển thị hiệu dụng: 43.2 x 57.6 mm

• Số màu hiển thị: tối đa 262K (RGB666), phổ biến 65K (RGB565)

• IC điều khiển: ILI9341V

• Giao tiếp: SPI 4 dây (kết nối trực tiếp với ESP32)

• Kích thước điểm ảnh: 0.153 x 0.153 mm

• Góc nhìn: toàn hướng

• Độ sáng đèn nền điển hình: ~280 cd/m²

• Đèn nền: 4 LED trắng

• Nhiệt độ làm việc: -30°C đến 80°C

Thông số màn hình cảm ứng (bản cảm ứng ES3C28P)

• Loại cảm ứng: điện dung

• Độ phân giải cảm ứng: 240 x 320

• IC cảm ứng: FT6336G

• Giao tiếp: IIC

• Vật liệu: kính ITO + film ITO

• Kích thước vùng hiển thị: 45.2 x 59.45 mm

• Nhiệt độ hoạt động: -30°C đến 80°C

Kết nối và mở rộng

• Hỗ trợ nhiều giao diện ngoại vi: IIC, UART, GPIO…

• Khe cắm thẻ nhớ Micro TF (mở rộng lưu trữ)

• Đèn RGB 3 màu tích hợp hiển thị trạng thái

• Tích hợp micro và loa ngoài

• Hỗ trợ phát triển ứng dụng AI và thoại
