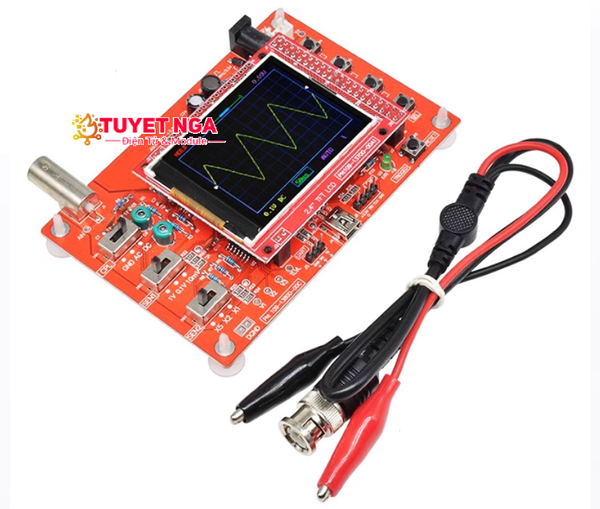

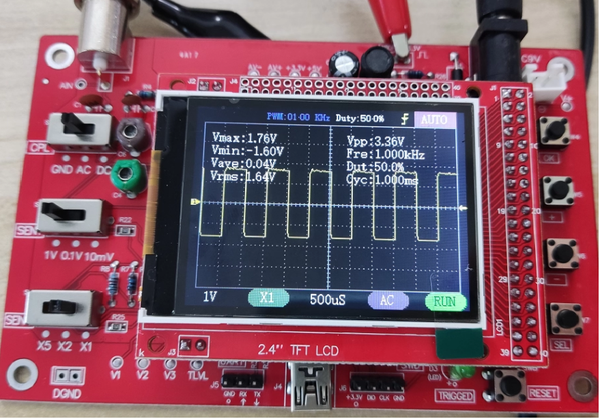

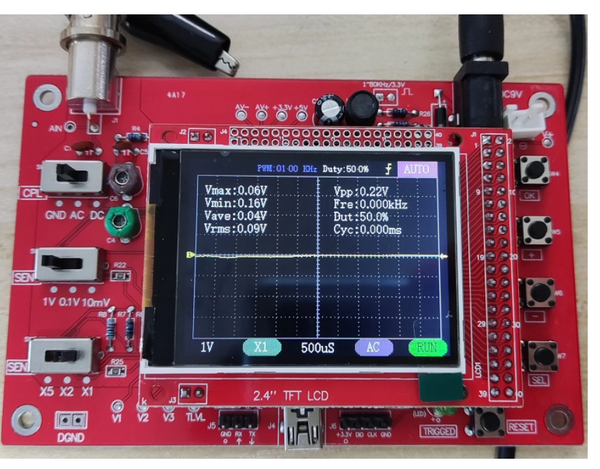

DSO138 Máy Phát Hiện Sóng 200Khz là bộ máy hiện sóng mini sử dụng vi điều khiển STM32, được thiết kế theo hướng mã nguồn mở, phục vụ mục đích học tập, thực hành và nghiên cứu điện tử cơ bản. Sản phẩm cho phép quan sát và phân tích dạng sóng tín hiệu một cách trực quan trên màn hình màu TFT.

Thông số kỹ thuật :

• Tốc độ lấy mẫu thời gian thực tối đa: 1 MS/s

• Băng thông analog: 0 – 200 kHz

• Phạm vi thời gian (Time base): 500 s/p – 10 µs/p

• Độ nhạy dọc (Volt/p): 10 mV/p – 50 V/p

• Điện áp đầu vào tối đa:

  • x1: 50 Vpp

  • x10: 400 Vpp

• Trở kháng đầu vào: 1 MΩ / 20 pF

• Độ phân giải theo trục dọc: 12 bit

• Hiệu chỉnh đường baseline: Thủ công

• Tự động điều chỉnh một nút: Không hỗ trợ

• Chế độ trigger: Tự động / Thông thường / Một lần

• Nguồn cấp: DC 9V

• Kích thước: 117 × 76 × 15 mm
