Đồng Hồ Đo Điện Áp Dung Lượng Pin LED Tròn DC 7–55V Màu Đỏ

Đồng hồ giám sát pin dạng LED tròn là thiết bị hiển thị trực quan giúp theo dõi điện áp và mức dung lượng còn lại của bộ pin trong quá trình sử dụng. Sản phẩm có thể thiết lập ngưỡng điện áp tương ứng với trạng thái 100% và 0%, từ đó hiển thị mức pin theo nhu cầu của người dùng.

Thiết bị hỗ trợ nhiều loại nguồn như pin lithium, LiFePO4, pin axit-chì và phù hợp với nhiều hệ thống điện DC. Màn hình LED tích hợp phía trước giúp dễ dàng quan sát trạng thái pin, đồng thời có cảnh báo điện áp thấp bằng đèn đỏ nhấp nháy.

Đặc điểm nổi bật

• Hỗ trợ đo điện áp trong phạm vi DC 7–55V.
• Màn hình LED hiển thị trực quan, dễ quan sát.
• Có thể tùy chỉnh ngưỡng điện áp tương ứng với mức pin 100% và 0%.
• Tích hợp cảnh báo điện áp thấp bằng biểu tượng/đèn đỏ nhấp nháy.
• Có chức năng ghi nhớ dữ liệu dung lượng pin ngay cả khi nguồn bị ngắt đột ngột.
• Hỗ trợ nhiều loại pin và hóa học pin khác nhau.
• Có thể thiết lập thời gian bật đèn nền, hoặc lựa chọn chế độ hiển thị sáng liên tục.
• Thiết kế dạng mặt tròn nhỏ gọn, thuận tiện lắp lên vỏ thiết bị hoặc bảng điều khiển.
• Tiêu thụ điện năng thấp, dòng hoạt động ≤20mA.

Hỗ trợ nhiều loại pin

Thiết bị có thể sử dụng cho nhiều hệ thống pin khác nhau, bao gồm:

• Pin Lithium-ion
• Pin LiFePO4
• Pin Lithium Polymer / Lithium ternary theo cấu hình phù hợp
• Ắc quy axit-chì

Đối với pin lithium, thiết bị hỗ trợ các cấu hình điện áp khác nhau tùy loại cell và số cell mắc nối tiếp.

Thông số kỹ thuật

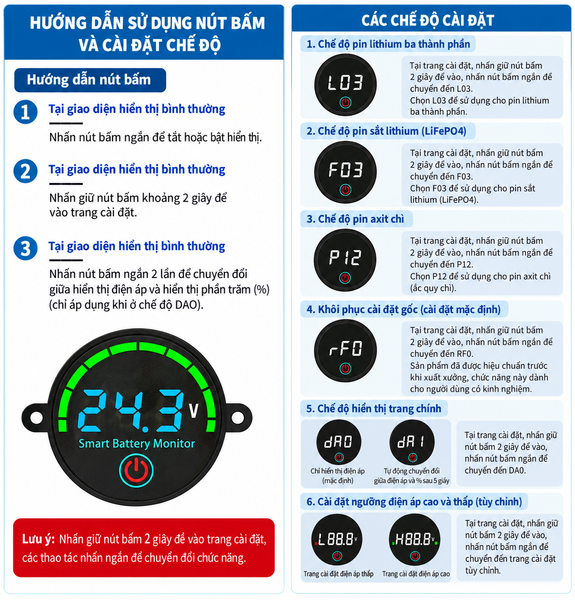

 Các chức năng chính

1. Tùy chỉnh mức điện áp đầy/cạn

Người dùng có thể thiết lập điện áp tương ứng với 100% dung lượng và 0% dung lượng theo đặc tính của bộ pin đang sử dụng. Điều này giúp việc hiển thị mức pin phù hợp hơn với từng hệ thống.

2. Cảnh báo điện áp thấp

Khi điện áp pin giảm xuống dưới ngưỡng được thiết lập, thiết bị sẽ nhấp nháy cảnh báo màu đỏ, giúp người dùng nhận biết tình trạng pin yếu và chủ động sạc hoặc thay pin.

3. Điều chỉnh thời gian sáng màn hình

Có thể thiết lập thời gian hoạt động của đèn nền hoặc sử dụng chế độ luôn sáng, tùy nhu cầu sử dụng.

4. Ghi nhớ dữ liệu

Thiết bị có khả năng lưu lại thông tin dung lượng trước đó, giúp hạn chế việc mất dữ liệu hiển thị khi xảy ra tình trạng mất nguồn đột ngột.

Ứng dụng

Sản phẩm phù hợp để lắp đặt cho:

• Xe điện, xe đạp điện và các thiết bị chạy pin.
• Bộ pin Lithium DIY.
• Hệ thống lưu trữ năng lượng.
• Thiết bị sử dụng ắc quy 12V/24V/36V/48V.
• Hệ thống điện mặt trời và nguồn DC.
• Máy móc, thiết bị công nghiệp.
• Các dự án Arduino, DIY và hệ thống điều khiển cần theo dõi điện áp pin.

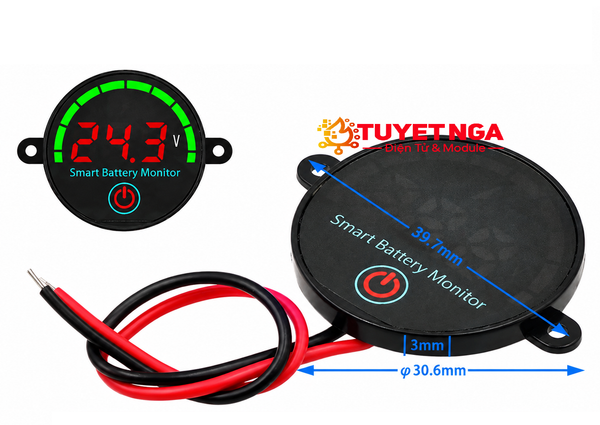

Kích thước

• Đường kính mặt hiển thị: Ø30.6mm
• Độ dày thân: khoảng 3mm
• Hai tai bắt vít hai bên hỗ trợ cố định thiết bị vào vỏ hoặc bảng điều khiển.

Lưu ý khi sử dụng

• Kiểm tra đúng cực dương (+) và âm (-) trước khi cấp nguồn.
• Chọn đúng chế độ/cấu hình pin trước khi sử dụng để kết quả hiển thị dung lượng chính xác hơn.
• Không sử dụng vượt quá phạm vi điện áp DC 7–55V.
• Mức dung lượng hiển thị là giá trị ước tính dựa trên điện áp pin, không thay thế thiết bị đo dung lượng thực tế.
• Màu màn hình và một số chức năng có thể khác nhau tùy phiên bản sản phẩm.
