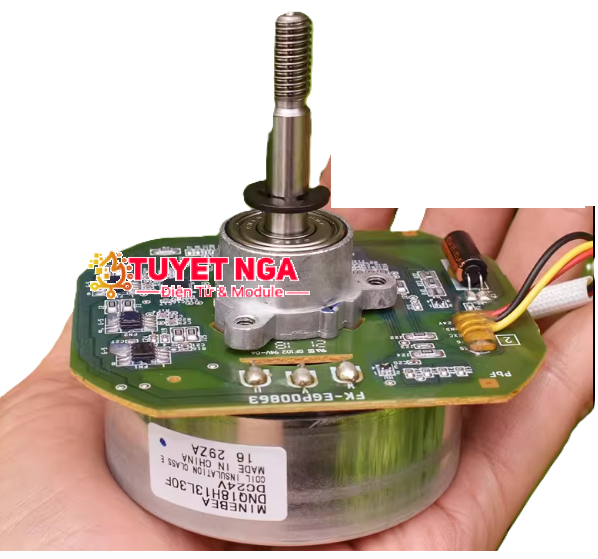

Động Cơ Quạt Lọc Không Khí Không Chổi Than 24V 100W là động cơ BLDC công suất lớn của Minebea (Nhật Bản), thuộc loại động cơ không chổi than rotor ngoài, được tích hợp sẵn mạch điều khiển trên bo. Sản phẩm có kích thước lớn, mô-men xoắn mạnh, vận hành êm và ổn định, rất phù hợp cho quạt công suất lớn, máy lọc không khí, thiết bị thông gió và các hệ thống cơ điện cần động cơ bền bỉ.

Động cơ sử dụng điện áp DC 24V, hỗ trợ điều chỉnh tốc độ bằng tín hiệu PWM, đồng thời có thể chạy chỉ với một nguồn cấp khi cấu hình PWM phù hợp. Nhờ thiết kế rotor ngoài và khối lượng lớn, motor cho lực quay mạnh, độ rung thấp và tiếng ồn nhỏ khi hoạt động liên tục.

Thông số kỹ thuật

• Thương hiệu: Minebea (Nhật Bản)

• Loại động cơ: BLDC rotor ngoài (không chổi than)

• Điện áp hoạt động: DC 24V

• Công suất danh định: khoảng 100W

• Tốc độ tối đa: ~2600 RPM

• Chiều quay: CCW (ngược chiều kim đồng hồ)

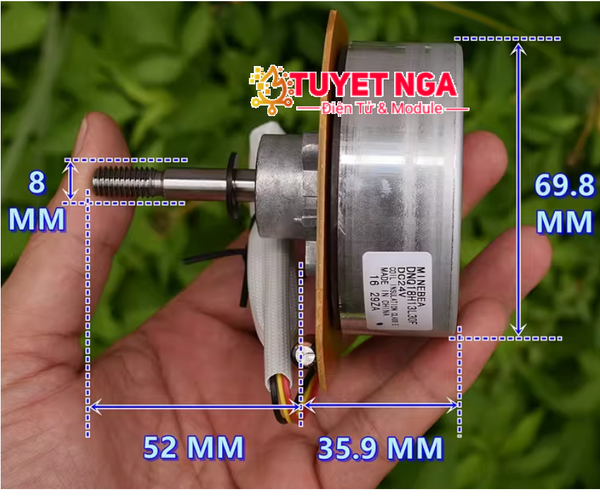

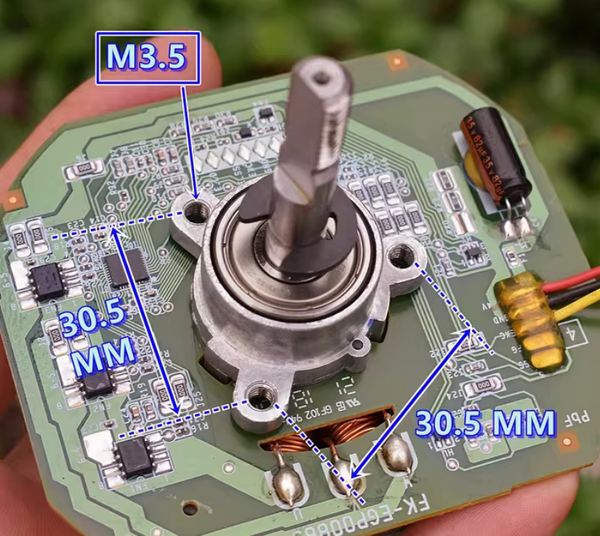

• Đường kính động cơ: khoảng 69.8 mm

• Trọng lượng: ~509g

• Driver: tích hợp sẵn trên bo mạch

• Điều khiển tốc độ: hỗ trợ PWM

• Đường kính ngoài 69.8mm

Đặc điểm nổi bật

• Động cơ Nhật chất lượng cao, độ bền và độ ổn định cao

• Rotor ngoài kích thước lớn, mô-men xoắn mạnh

• Hoạt động êm, độ ồn thấp

• Tích hợp sẵn mạch driver, dễ sử dụng

• Hỗ trợ điều tốc PWM linh hoạt

• Công suất và lực kéo mạnh hơn nhiều dòng motor BLDC nhỏ thông dụng

Hướng dẫn kết nối cơ bản

• Dây đỏ: cực dương nguồn (+)

• Dây đen: cực âm nguồn (GND)

• Dây tín hiệu PWM: dùng để điều chỉnh tốc độ (có thể nối qua điện trở 10K lên nguồn dương để chạy mặc định)

Lưu ý quan trọng

• Không được đấu ngược cực nguồn (đảo cực +/–) vì có thể làm hỏng bo driver

• Nên sử dụng nguồn DC 24V ổn định, đủ dòng

• Motor có kích thước và lực kéo lớn, cần lắp cố định chắc chắn khi vận hành

Ứng dụng

• Quạt công suất lớn, quạt công nghiệp

• Máy lọc không khí, hệ thống thông gió

• Thiết bị làm mát công suất cao

• Dự án DIY, robot, cơ điện tử

• Thiết bị tự động hóa cần động cơ BLDC mạnh và chạy êm

uất. Công suất được ước tính khoảng 100W dựa trên so sánh thực tế với động cơ BLDC Nidec (48F704L470) công suất 80W. Qua đánh giá thực tế, mẫu motor này có lực kéo và công suất mạnh hơn, nên được suy đoán đạt khoảng 100W (mang tính tham khảo, không phải thông số công bố chính thức).

Một điểm cần lưu ý là tốc độ quay: dù có công suất và mô-men xoắn lớn, tốc độ tối đa của motor chỉ khoảng 2600 RPM, thấp hơn so với động cơ Nidec 48F704L470 (có thể đạt ~5000 RPM). Vì vậy, nếu nhu cầu cần tốc độ cao, nên chọn dòng motor tốc độ cao chuyên dụng.

Sơ đồ dây & kết nối

• Dây đỏ: +24V (nguồn dương)

• Dây đen: GND (nguồn âm)

• Dây vàng: Tín hiệu PWM điều tốc

Motor chỉ có 3 dây (nguồn +, nguồn –, PWM), thiết kế đơn giản, dễ sử dụng và phù hợp với người dùng phổ thông không cần các dây phụ như FG hay NTC.

Hướng dẫn điều khiển tốc độ bằng PWM

• Nối dây đỏ vào nguồn dương 24V

• Nối dây đen vào GND

• Dây vàng nối tín hiệu PWM (mass của PWM phải nối chung GND)

Thay đổi duty cycle PWM sẽ điều chỉnh tốc độ quay.
Khuyến nghị:

• Tần số PWM khoảng: ~5000Hz

• Điện áp bias tín hiệu PWM: 0.1V – 4V

• Không để điện áp PWM vượt quá 4V vì có thể làm motor chạy bất thường hoặc hỏng mạch driver

Cách chạy ở tốc độ tối đa (không dùng PWM)

Nếu chỉ cần motor quay tối đa:

• Nối dây đỏ vào +24V

• Nối dây đen vào GND

• Dây vàng nối lên dây đỏ thông qua điện trở 10KΩ

Lưu ý: Bắt buộc phải dùng điện trở 10KΩ khi nối dây vàng lên nguồn dương, nếu nối trực tiếp có thể làm hỏng bo driver.

Lưu ý nguồn cấp

• Driver tích hợp sẽ không hoạt động ổn định khi điện áp dưới ~18V

• Khuyến nghị sử dụng nguồn DC 24V ổn định

• Nguồn cấp nên có dòng tối thiểu 5A (tốt nhất ≥ 8A) để motor khởi động và hoạt động đúng công suất

• Khi điện áp giảm, dòng sẽ tăng để duy trì công suất gần như ổn định

Thông số thực tế (tham khảo đo thử)

• Điện áp định mức: DC 24V

• Dòng không tải: ~0.76A

• Tốc độ không tải: ~2600 RPM

• Chiều quay: CCW (nhìn từ phía trục – quay ngược chiều kim đồng hồ)

• Trọng lượng: ~509g

• Chiều dài dây: ~280mm

• Công suất ước tính: ~100W (ước đoán

Tốc độ theo Duty PWM (đo thực tế)

• 10% → ~472 RPM (0.05A)

• 20% → ~760 RPM (0.08A)

• 30% → ~976 RPM (0.08A)

• 40% → ~1192 RPM (0.1A)

• 50% → ~1405 RPM (0.4A)

• 60% → ~1623 RPM (0.46A)

• 70% → ~1911 RPM (0.55A)

• 80% → ~2120 RPM (0.66A)

• 90% → ~2340 RPM (0.72A)

• 99% → ~2615 RPM (0.76A)
