Động cơ DC không chổi than nguyên bản hoàn toàn mới của Nhật Bản (Shinano), có  Hall, động cơ DC không chổi than ba pha tám dây

Công suất định mức của lô động cơ này là DC105V, nhưng sau khi bật nguồn, người ta thấy rằng điện áp dụng của nó rất rộng. Mặc dù vậy, nó hoạt động rất tốt ở DC36V, DC48V và DC60V. điện áp giảm xuống một chút, công suất yếu đi, nhưng mô-men xoắn đã khá mạnh và êm hơn nên ít bị nóng hơn và trên thực tế, mô-men xoắn của nó phù hợp hơn. rất tốt khi sử dụng DC24V.

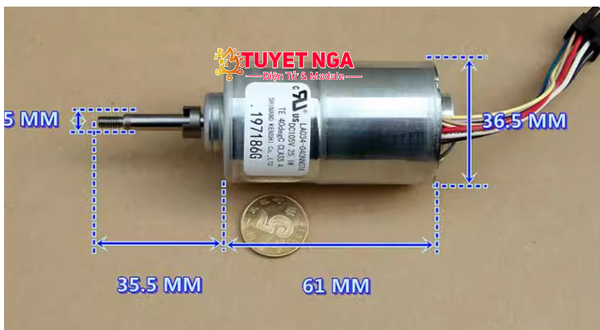

Thông số kỹ thuật :

• Đường kính động cơ: 36,5 MM
• Chiều dài động cơ: 61 MM
• Đường kính trục động cơ: 5 MM (đầu ren dương 4.1MM)
• Chiều dài trục đầu ra: 35,5 MM
• Chiều dài dây dẫn: Khoảng 90 MM (8 P)
• Trọng lượng: 232 g

(Ba dây dày là dây chính ba pha của động cơ và năm dây mỏng là dây Hall )

(Đường màu nâu trong số năm đường Hall là điện cực dương, đường màu xanh lam là điện cực âm và ba đường còn lại là đường đầu ra)

Điện áp định mức của động cơ này là DC105V và tốc độ ước tính là hơn 10.000 vòng/phút. Chúng tôi không có trình điều khiển phù hợp để kiểm tra nên chúng tôi chỉ có thể kiểm tra các tốc độ khác nhau của nó dưới DC60V.

Điện áp: DC24V Tốc độ: 2800 vòng/phút

Điện áp: DC30V Tốc độ: 3500 vòng/phút

Điện áp: DC36V Tốc độ: 4300 vòng/phút

Điện áp: DC48V Tốc độ: 5800 vòng/phút

Điện áp: DC60V Tốc độ: 7100 vòng/phút

Bề mặt rôto của nó được phun sơn màu đen. Nếu cạo bỏ bề mặt, bạn có thể thấy rõ thành phần đất hiếm. Mặc dù nó không phải là nam châm NdFeB có độ bền cao nhưng từ tính của nó khá mạnh.

Động cơ này sử dụng vòng bi NMB chất lượng cao, giúp chất lượng của động cơ ổn định hơn và đảm bảo tuổi thọ lâu dài hơn. Đầu dây dẫn của nó là đầu cuối 8P. Bạn có thể cắt trực tiếp nếu không sử dụng. Ba dây dày là (Dây đỏ, dây đen, dây trắng) là ba dây chính của động cơ

Năm dây mỏng là năm dây của Hall. Dây màu nâu nối với cực dương, dây màu xanh lam nối với cực âm, ba dây còn lại là dây đầu ra tín hiệu. và cực âm không đúng. Màu sắc của dây Shinano Electric tương đối nhạt, các bạn chú ý nhận biết thật kỹ màu sắc của sợi dây.
