Điều Khiển Tốc Độ Quạt DC 5–12V 1A

Giá bán

72,000₫

Mô tả

Bộ điều khiển tốc độ quạt DC 5–12V được thiết kế để điều chỉnh tốc độ quay của quạt thông qua núm xoay, giúp người dùng chủ động kiểm soát lưu lượng gió và giảm tiếng ồn khi quạt không cần hoạt động ở tốc độ tối đa.

Module có thiết kế nhỏ gọn, thao tác đơn giản và được trang bị công tắc tắt/mở ngay trên mạch. Sản phẩm tương thích với các loại quạt DC sử dụng đầu nối 3 chân bước 2.54mm, thường gặp trên quạt CPU và quạt thùng máy.

Đặc điểm nổi bật

Điều chỉnh tốc độ quạt bằng núm xoay.
Hỗ trợ nguồn DC 5–12V.
Dòng quạt phù hợp trong khoảng 0.1–1A.
Tích hợp công tắc bật/tắt.
Có thể điều chỉnh mức tốc độ khởi động của quạt.
Đầu ra sử dụng chuẩn 2510-3P, bước 2.54mm.
Tín hiệu tốc độ quạt có đường kết nối riêng để đưa về bo mạch chủ thiết bị.
Thiết kế nhỏ gọn, dễ lắp đặt và sử dụng.
Có thể sử dụng để giảm tốc độ và giảm tiếng ồn của quạt.

Thông số kỹ thuật

Thông số	Chi tiết
Loại sản phẩm	Bộ điều khiển tốc độ quạt DC
Điện áp làm việc	DC 5–12V
Phạm vi điện áp cho phép	DC 4.7–14V
Dòng quạt hỗ trợ	0.1–1A
Dòng tiêu thụ của mạch	<30mA khi không kết nối quạt
Phạm vi điều chỉnh tốc độ khởi động	0–60%
Điều khiển tốc độ	Núm xoay
Công tắc	Có
Đầu nối quạt	2510-3P
Bước chân	2.54mm
Loại quạt phù hợp	Quạt DC 2 dây / 3 dây tương thích

Cách sử dụng

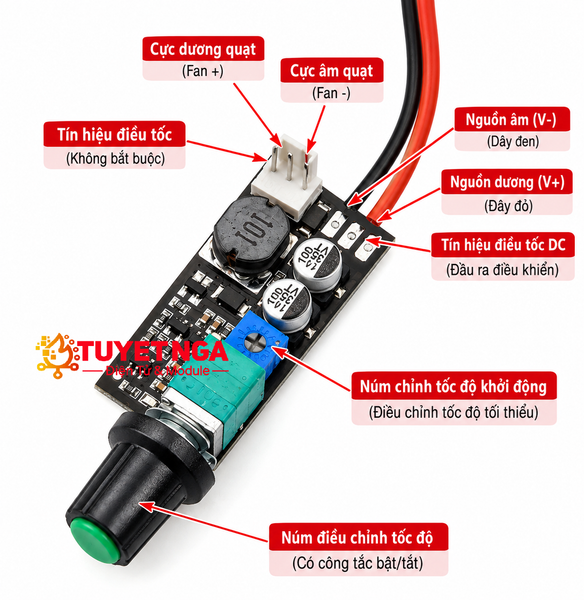

Kết nối nguồn DC đúng cực dương (+) và âm (-) của module.
Cắm quạt vào đầu nối 2510-3P.
Bật công tắc và xoay núm điều chỉnh để thay đổi tốc độ quạt.
Xoay núm ngược chiều kim đồng hồ đến hết để tắt đầu ra; xoay theo chiều kim đồng hồ để tăng mức điều khiển đến tối đa.
Biến trở nhỏ trên mạch dùng để thiết lập tốc độ khởi động ban đầu của quạt. Có thể điều chỉnh để quạt bắt đầu quay ở mức tốc độ phù hợp.

Chức năng tín hiệu tốc độ

Đối với quạt 3 dây có đường tín hiệu tốc độ, chân tín hiệu này được đưa trực tiếp về đầu kết nối, cho phép thiết bị hoặc bo mạch chủ bên ngoài đọc tốc độ quay của quạt.

Tín hiệu tốc độ không tham gia vào mạch điều khiển tốc độ của module, mà chủ yếu phục vụ việc giám sát RPM từ bo mạch chủ hoặc thiết bị điều khiển.

Ứng dụng

Sản phẩm thích hợp sử dụng để:

Điều chỉnh tốc độ quạt CPU.
Điều khiển quạt thùng máy PC.
Giảm tốc độ và tiếng ồn của quạt DC.
Điều khiển quạt trong các thiết bị DIY.
Hệ thống làm mát cho thiết bị điện tử.
Các dự án Arduino, vi điều khiển và mạch nguồn DC.
Điều chỉnh tốc độ quạt trong tủ điện, thiết bị tự chế và hệ thống thông gió nhỏ
