Điều Khiển Động Cơ Không Chổi Than có thể điều khiển và điều khiển trực tiếp động cơ ổ cứng hoặc các động cơ không chổi than công suất thấp.Không cần phải kết nối đường dây chung khi điều khiển động cơ ổ cứng 4 dây.

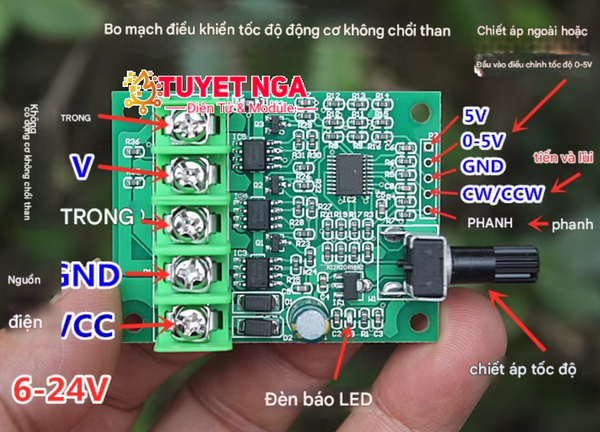

Mô tả giao diện điều khiển:

1. CW/CCW là quay tới và quay lui và phanh. Mức thấp có hiệu lực (GND). Có thể điều khiển bằng công tắc hoặc bằng điều khiển mức cao và thấp của vi điều khiển hoặc PLC.

2. Nếu bạn cần kết nối một biến trở bên ngoài để điều chỉnh tốc độ, bạn có thể dẫn ra ba dây trên giao diện để kết nối biến trở. Ba dây là 5V, 0-5V và GND theo thứ tự. Điện trở của biến trở có thể được chọn ở mức khoảng 10K. Giao diện 0-5V và GND cũng có thể được kết nối với điều chỉnh tốc độ tương tự 0-5V của vi điều khiển hoặc PLC.

Mô tả cổng:

1. UVW kết nối với 3 dây của động cơ không chổi than

2. VCC GND được kết nối với nguồn điện DC bên ngoài, VCC là dương, GND là âm. Điện áp nằm trong khoảng 6-24V.

Đặc trưng:

1. Bo mạch điều khiển này có chức năng bảo vệ kết nối ngược, bo mạch sẽ không bị cháy nếu kết nối nguồn điện ngược.

2. Khi biến trở được điều chỉnh đến bất kỳ điểm tốc độ nào, nó sẽ bắt đầu quay khi bật nguồn mà không cần tự kiểm tra.

3.Nếu chiều quay tới và lùi thay đổi trong khi động cơ đang chạy, động cơ sẽ đảo chiều ngay sau khi dừng.

4. Khi phanh được cấp điện áp thấp, động cơ sẽ dừng ngay lập tức và ngăn chặn quán tính của động cơ.

5. Việc đấu dây rất đơn giản, chỉ cần kết nối 3 dây của động cơ không chổi than với cực dương và cực âm của nguồn điện là có thể quay.

Ưu điểm :

Bo mạch điều khiển tốc độ động cơ không chổi than có điện áp rộng 6-24V 3A và bo mạch có bộ điều khiển tốc độ biến trở riêng , hỗ trợ điều khiển tốc độ tín hiệu tương tự PLC 0-5V.

Thông số kỹ thuật :

【Điện áp định mức】DC 6-24V

【Dòng điện truyền động】≤3A
