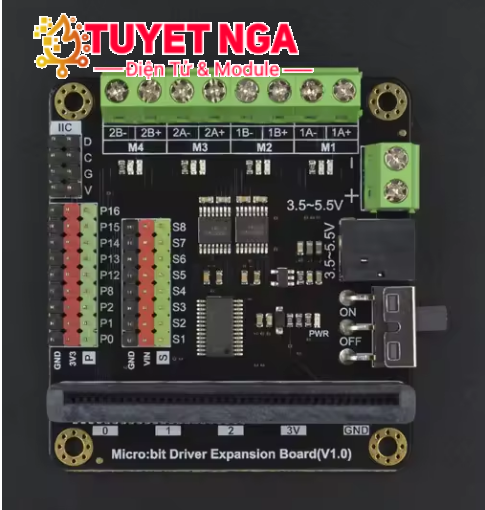

DFRobot Micro Bit Mạch Mở Rộng Điều Khiển Động Cơ

Micro:bit đã được nhiều nhà sản xuất, học sinh và giáo viên yêu thích vì phương pháp lập trình đơn giản và thiết thực.  DFRobot Micro Bit Mạch Mở Rộng Điều Khiển Động Cơ không chỉ mang lại 9 giao diện GPIO micro:bit tích hợp mà còn mang theo 4 trình điều khiển động cơ và 8 giao diện servo, trong đó 4 trình điều khiển động cơ có thể được tái sử dụng làm 2 trình điều khiển động cơ bước.

DFRobot Micro Bit Mạch Mở Rộng Điều Khiển Động Cơ  sử dụng chip điều khiển ngoài IIC để điều khiển động cơ và servo, chỉ chiếm hai chân IIC, có thể hoàn thành việc điều khiển kép động cơ và servo. Sử dụng driver HR8833 với dòng điện làm việc liên tục tối đa là 1,5A. Nó có thể điều khiển động cơ nhỏ thông thường và động cơ kim loại siêu nhỏ N20. Mỗi cổng động cơ cũng được trang bị đèn báo tiến và lùi để dễ dàng xác định hướng chạy của động cơ. Nó rất phù hợp cho một số dự án nhỏ của sinh viên và nhà sản xuất. Cổng GPIO mở rộng và giao diện servo đều sử dụng giao diện chuẩn DFRobot_Gravity, hỗ trợ nhiều mô-đun và cảm biến. Giao diện servo được kết nối trực tiếp với nguồn điện Vin và tăng dòng điện cung cấp có thể hỗ trợ nhiều servo hoạt động đồng thời.

Thông số kỹ thuật :

• Điện áp cung cấp: 3.5~5.5V DC
• Điện áp đầu ra kỹ thuật số: 0V/3.3V
• Điện áp đầu ra tương tự: 0~3.3V DC
• Sử dụng giao diện Gravity chuẩn
• Giao diện Micro:bit: 9
• Giao diện servo: 8
• Giao diện động cơ: Động cơ DC x4/động cơ bước x2 (dùng chung với giao diện động cơ)
• Kích thước mô-đun: 63 x 58 (mm)
• Số lượng lỗ lắp: 4
• Kích thước lỗ lắp: đường kính trong 3.1mm đường kính ngoài 6.0mm
• Đèn báo động cơ: có thể hiển thị hai màu để báo hiệu động cơ quay tới hoặc quay lui.
• Datasheet tại đây
