Module KEYES AD Keyboard là bàn phím analog gồm 5 nút nhấn được thiết kế dành cho Arduino và các nền tảng vi điều khiển khác. Thay vì sử dụng nhiều chân Digital, module chỉ cần 1 chân Analog để đọc trạng thái của toàn bộ 5 nút, giúp tiết kiệm chân I/O và đơn giản hóa việc lập trình.

Mỗi nút nhấn sẽ tạo ra một mức điện áp khác nhau thông qua mạch chia điện áp, cho phép vi điều khiển dễ dàng nhận biết phím được nhấn bằng cách đọc giá trị ADC. Module có thiết kế nhỏ gọn, dễ kết nối và tương thích với nhiều dòng vi điều khiển như Arduino Uno, Mega 2560, Nano, ESP8266, ESP32, STM32 và các bo mạch hỗ trợ đọc tín hiệu Analog.

Đặc điểm nổi bật

• Tích hợp 5 nút nhấn trên cùng một module.
• Chỉ sử dụng 1 chân Analog để đọc trạng thái của tất cả các nút.
• Tiết kiệm chân I/O cho vi điều khiển.
• Giao tiếp đơn giản, dễ lập trình và sử dụng.
• Thiết kế nhỏ gọn, dễ lắp đặt trong các dự án DIY.
• Tương thích với nhiều nền tảng vi điều khiển phổ biến.

Ứng dụng

• Dự án Arduino và STEM.
• Bảng điều khiển thiết bị điện tử.
• Menu điều hướng trên màn hình LCD hoặc OLED.
• Robot và xe thông minh.
• Thiết bị điều khiển DIY.
• Hệ thống nhúng và tự động hóa.

Thông số kỹ thuật

• Model: KEYES AD Keyboard.
• Số lượng nút nhấn: 5 nút.
• Điện áp hoạt động: 3.3V – 5V DC.
• Kiểu tín hiệu: Analog (ADC).
• Số chân kết nối: VCC, GND, SIG.
• Giao tiếp: 1 kênh Analog.

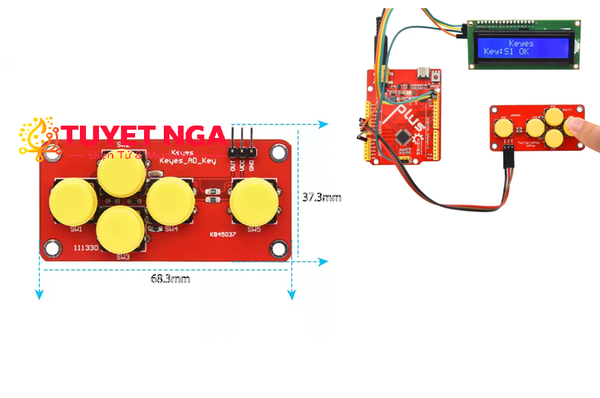

• Kích thước module: Khoảng 68.3 × 37.3 mm.
• Tương thích: Arduino Uno, Nano, Mega, ESP32, ESP8266, STM32 và các vi điều khiển có ngõ vào Analog.

Hướng dẫn kết nối

• VCC: Nguồn 3.3V hoặc 5V.
• GND: Mass (GND).
• SIG: Kết nối đến chân Analog của vi điều khiển (A0, A1...).
