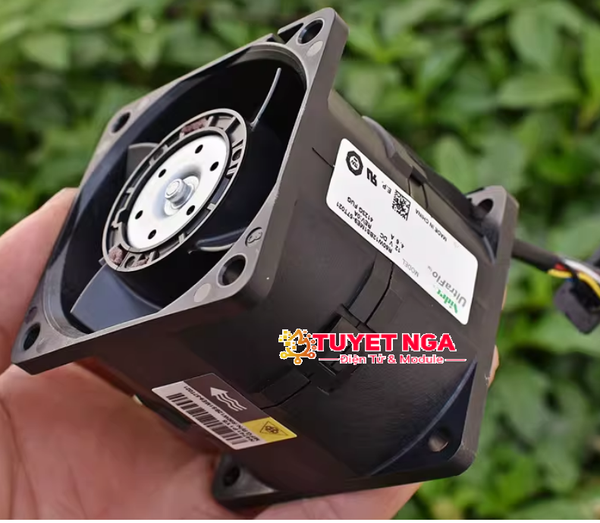

Quạt tản nhiệt Nidec 6056 là dòng quạt tăng áp công suất lớn đến từ thương hiệu Nidec (Nhật Bản), chuyên dùng cho hệ thống máy chủ, thiết bị công nghiệp và tản nhiệt hiệu suất cao. Quạt có thiết kế đặc biệt gồm hai quạt tốc độ cao lắp nối tiếp trước – sau, giúp tăng áp suất gió và lưu lượng gió vượt trội so với quạt đơn thông thường.

Quạt trước đảm nhiệm việc hút và đẩy gió, trong khi quạt phía sau tiếp tục nén và tăng áp luồng khí, tạo ra lực gió cực mạnh. Nhờ đó, sản phẩm rất phù hợp cho các môi trường cần tản nhiệt mạnh như server, thiết bị công suất lớn, tủ điện và hệ thống làm mát chuyên dụng.

Thông số kỹ thuật :

• Thương hiệu: Nidec (Nhật Bản)

• Loại quạt: Quạt tăng áp 2 tầng (Dual Fan Booster)

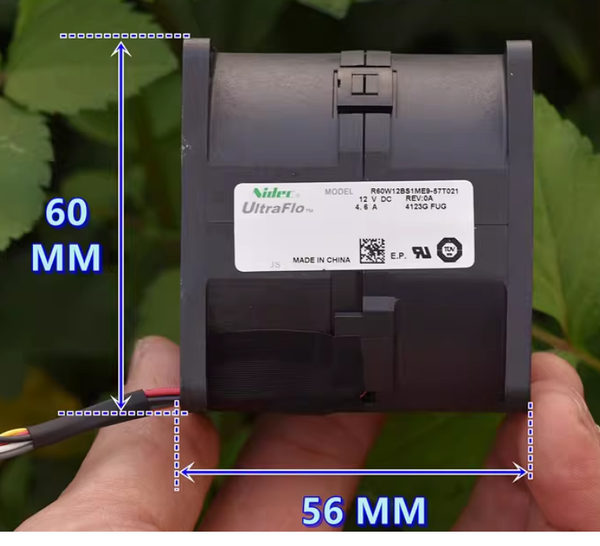

• Kích thước: 60 × 60 × 56 mm

• Điện áp hoạt động: DC 12V

• Dòng định mức: 4.6A (thực tế ~3.85A)

• Công suất: khoảng 45W

• Tốc độ quạt trước: ~20.200 RPM

• Tốc độ quạt sau: ~18.200 RPM

• Dòng quạt trước: ~2.8A

• Dòng quạt sau: ~1.6A

• Chiều dài dây: ~75 mm

• Trọng lượng: ~198 g

• Vòng bi: Dual Ball Bearing (2 bạc đạn)

Đặc điểm nổi bật

• Thiết kế 2 quạt nối tầng, tăng áp gió cực mạnh

• Tốc độ quay rất cao, lưu lượng gió lớn

• Bạc đạn kép giúp hoạt động bền bỉ, tuổi thọ cao

• Tích hợp driver, có bảo vệ ngược cực

• Hỗ trợ PWM điều tốc linh hoạt

• Có chức năng khởi động mềm (soft start ~2 giây)

• Hàng chính hãng Nidec, chất lượng cao, chuyên dùng cho server

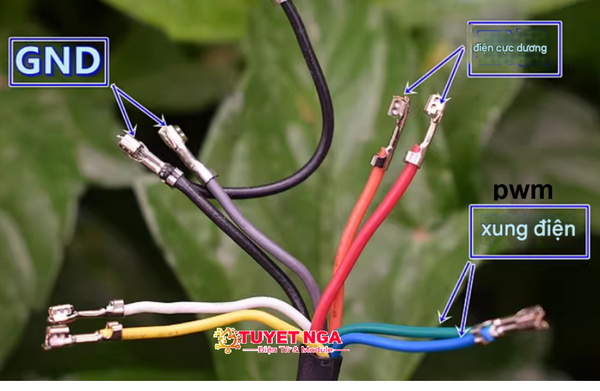

Sơ đồ dây quạt

Quạt phía trước (hút gió):

• Đỏ: V+

• Đen: GND

• Xanh dương: PWM

• Vàng: FG (tín hiệu tốc độ)

Quạt phía sau (tăng áp):

• Cam đỏ: V+

• Xám: GND

• Xanh lục/cyan: PWM

• Trắng: FG

Cách sử dụng cơ bản

• Chạy tối đa: nối dây V+ và GND của cả hai quạt vào nguồn 12V, các dây khác không cần nối

• Điều tốc PWM: cấp tín hiệu PWM (~3000Hz) vào dây PWM (xanh dương + xanh lục), mass PWM nối chung GND

• Có thể chạy riêng từng quạt do hai quạt có dây độc lập

Dòng tiêu thụ theo PWM (tham khảo)

• 80%: ~0.16A

• 70%: ~0.25A

• 60%: ~0.43A

• 50%: ~0.64A

• 40%: ~0.96A

• 30%: ~1.36A

• 20%: ~1.98A

• 10%: ~2.73A

• 0% (max): ~3.58A

Lưu ý khi sử dụng

• Cần nguồn 12V dòng tối thiểu 5A để quạt hoạt động ổn định

• Gió rất mạnh nên cần cố định quạt chắc chắn khi chạy

• Khuyến nghị lắp lưới bảo vệ để đảm bảo an toàn

• Độ ồn lớn là do lưu lượng gió mạnh, không phải lỗi motor

• Có bảo vệ ngược cực: đấu sai cực sẽ không chạy nhưng không làm hỏng mạch

Ứng dụng

• Tản nhiệt server, máy chủ

• Tủ điện, nguồn công suất lớn

• Thiết bị công nghiệp cần làm mát mạnh

• Máy đào, máy tính hiệu năng cao

• Hệ thống làm mát DIY, blower tăng áp
