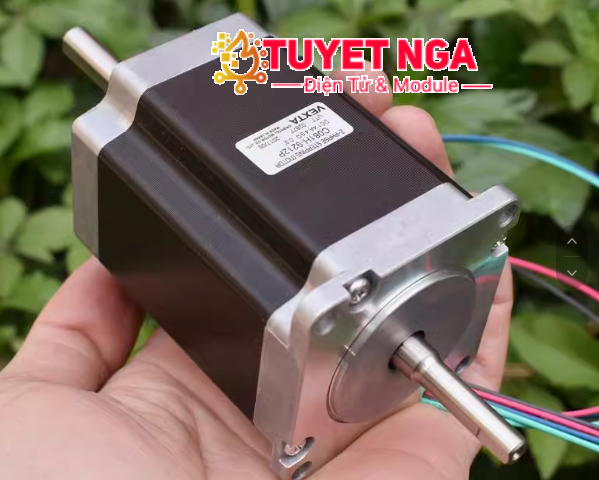

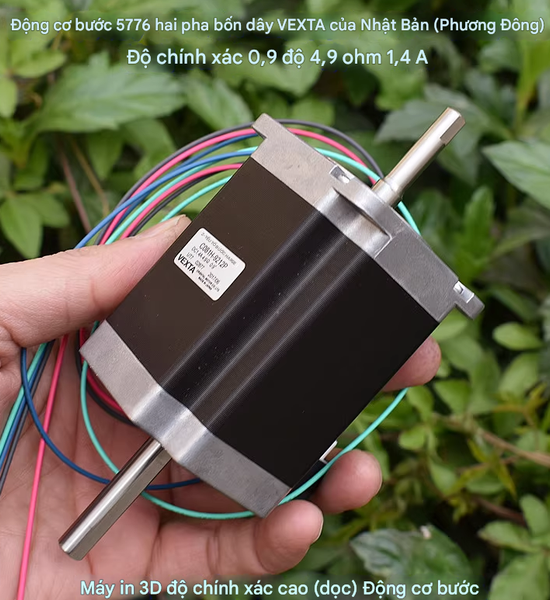

Step Motor Động Cơ Bước 5776 hai pha bốn dây VEXTA Nhật Bản model CO81H-9212P, là động cơ bước 57 độ chính xác 0,9 độ với điện trở pha là 4,9 ohm (thực tế đo được là 4,7 ohm) và dòng điện truyền động là 1,4 A.

Lưu ý: Đây là động cơ bước hai pha bốn dây, cần có trình điều khiển động cơ bước bên ngoài và tín hiệu xung để hoạt động. Nó sẽ không hoạt động nếu được kết nối trực tiếp với nguồn điện.

Thông số kỹ thuật :

Đường kính trục động cơ là 8 MM, nhưng trục trước được gia công thành 6,3 MM, với một phần phẳng nhỏ 5,9 MM ở cuối. Trục sau có đường kính trục 8 MM với một phần phẳng 7,9 MM.

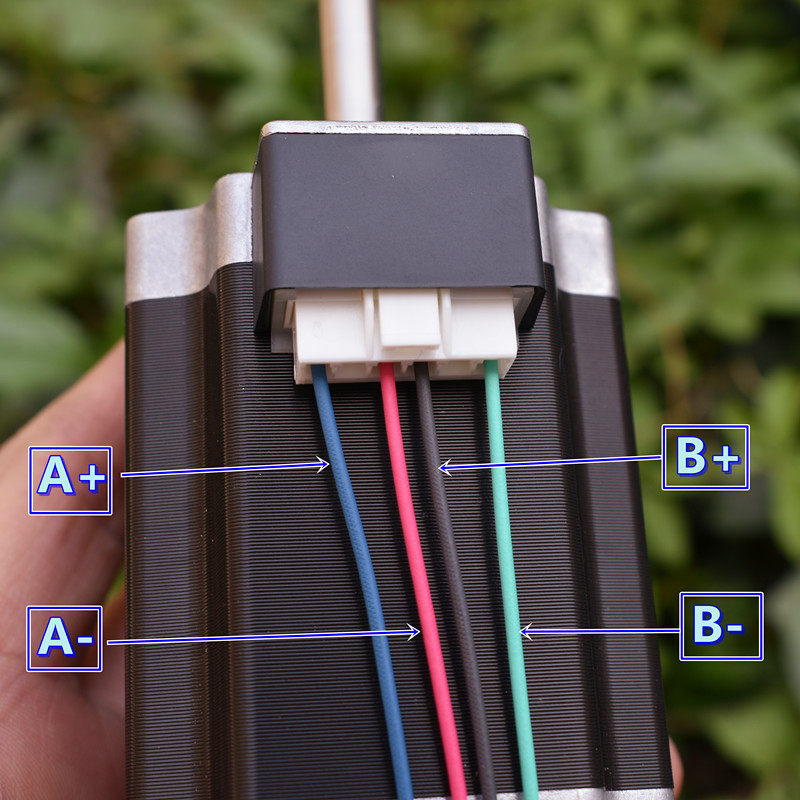

Định nghĩa của hai pha bốn dây:

Đường màu xanh: A+

Đường màu đỏ: A-

Đường màu đen: B+

Đường màu xanh: B-

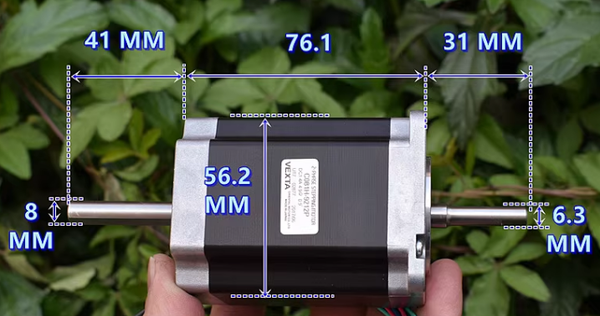

Kích thước động cơ: 56,2 MM *56,2 MM

Chiều cao động cơ: 76,1 MM

Đường kính trục trước của động cơ: 6,3 MM

Chiều dài trục trước: 31 MM

Đường kính trục sau: 8 MM (7,9 MM với vị trí phẳng)

Chiều dài trục sau: 41 MM

Chiều dài cáp động cơ: hơn 500 MM (dây điện ban đầu)

Trọng lượng động cơ: 1.115 KG

Điện trở pha của động cơ: 4,9 ohm (đo được khoảng 4,7 ohm)

Dòng điện truyền động: 1,4 A
