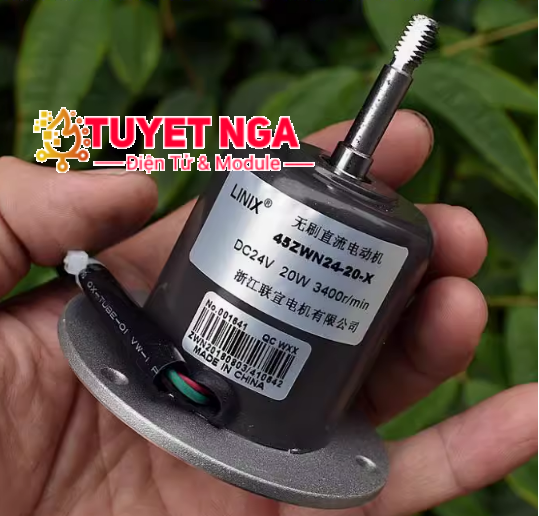

45ZWN Động Cơ Không Chổi Than Đất Hiếm rotor bên trong mới có vỏ hợp kim nhôm, ổ bi đôi, rotor bên trong từ tính trung bình-mạnh đất hiếm và bảng điều khiển tích hợp. Nó được sản xuất với chất lượng rất tốt.Hỗ trợ điều chỉnh tốc độ PWM đầu vào và cũng có thể truyền PWM qua điện trở 50K ohm rồi kết nối với cực dương. Theo cách này, động cơ có thể hoạt động bình thường chỉ với một bộ nguồn điện, rất tiện lợi khi sử dụng. Hướng của động cơ là CCW.

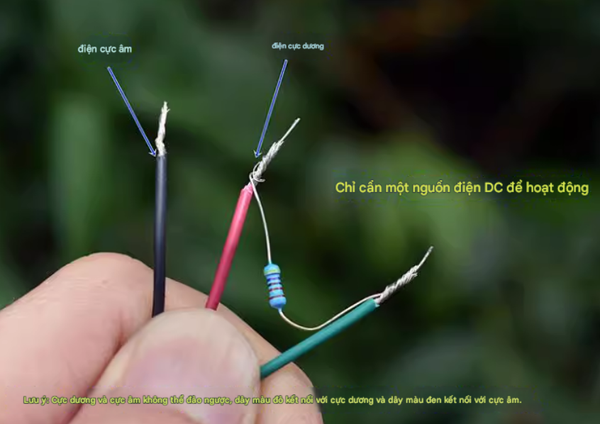

Động cơ DC không chổi than có bảng điều khiển. Các cực dương và cực âm không được kết nối sai. Dây màu đỏ được kết nối với cực dương, dây màu đen được kết nối với cực âm và dây màu xanh lá cây được kết nối với PWM. Dây màu xanh lá cây không thể được kết nối trực tiếp với cực dương. Nếu động cơ chỉ cần chạy đơn giản, dây màu xanh lá cây phải được kết nối nối tiếp với cực dương thông qua điện trở 50K ohm. Nếu các dây được kết nối không đúng, bảng điều khiển sẽ bị cháy.

Thông số kỹ thuật :

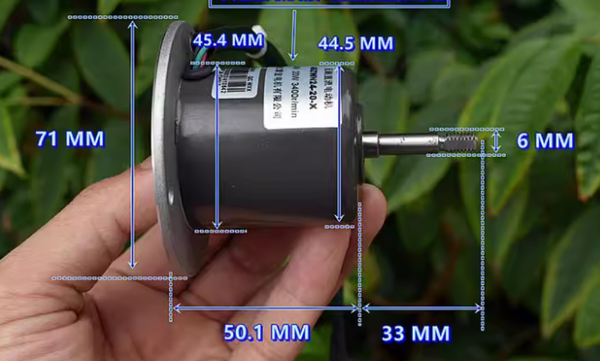

Vỏ của động cơ này có vẻ không phải hình trụ, mà là hình nón một chút, tức là đường kính ngoài lớn hơn một chút ở gần đế. Động cơ cũng có chế độ bảo vệ khởi động chậm, mất khoảng 1-2 giây để khởi động chậm.

• Chiều dài cáp động cơ: khoảng 450 MM
• Trọng lượng động cơ: 240 g
• Điện áp: DC24V
• Dòng điện không tải: 0,22 A
• Tốc độ không tải: 5300 vòng/phút
• Kiêu hoạt động: CCW

Bạn cũng có thể nhập tín hiệu PWM vào đường màu xanh, tần số là 1000HZ-20000HZ, cực âm của tín hiệu PWM cũng phải được kết nối với cực âm của nguồn điện và chu kỳ nhiệm vụ được điều chỉnh, tức là tốc độ được điều chỉnh (30%-90% là hiệu quả). Sau đây là phép đo thực tế của các tốc độ khác nhau theo các chu kỳ nhiệm vụ khác nhau:

30% 1600 vòng/phút

40% 2200 vòng/phút

50% 2800 vòng/phút

60% 3460 vòng/phút

70% 4150 vòng/phút

80% 4700 vòng/phút

90% 5300 vòng/phút

Tôi có một số phản đối đối với công suất DC24V20W trên nhãn. Khi chúng tôi bật máy để thử nghiệm, chúng tôi thấy rằng trình điều khiển của động cơ này sẽ chuyển sang chế độ bảo vệ quá dòng khi dòng điện vượt quá 1A, điều đó có nghĩa là giá trị đỉnh (công suất tối đa) của nó là 20W. Do đó, chúng tôi nghĩ rằng công suất 20W hơi phóng đại và sẽ phù hợp hơn nếu nói rằng nó lớn hơn 10W.

Động cơ này được thiết kế là động cơ không chổi than để làm mát quạt, vì vậy mô-men xoắn không mạnh. Nó được thiết kế để dẫn động các cánh quạt nhỏ hoặc lồng gió nhỏ. Đặc biệt là khi chu kỳ nhiệm vụ giảm và tốc độ động cơ giảm, mô-men xoắn của nó cũng giảm theo tỷ lệ. Vì vậy, nếu bạn có kế hoạch sử dụng nó cho các mục đích khác, xin lưu ý rằng công suất của nó không mạnh. Đặc biệt, bảng điều khiển của nó sẽ có bảo vệ quá dòng khi dòng điện vượt quá 1A. Ngay cả khi vượt quá 1A ngay lập tức, nó cũng sẽ được tắt nguồn để bảo vệ. Điều này sẽ không làm cháy bảng và bạn chỉ cần khởi động lại nó. Nhưng động cơ được định sẵn là không có mô-men xoắn mạnh. Ngay cả khi nó được điều khiển ở tốc độ cao nhất, nó có thể được chặn bằng tay để kích hoạt bảo vệ quá dòng.
